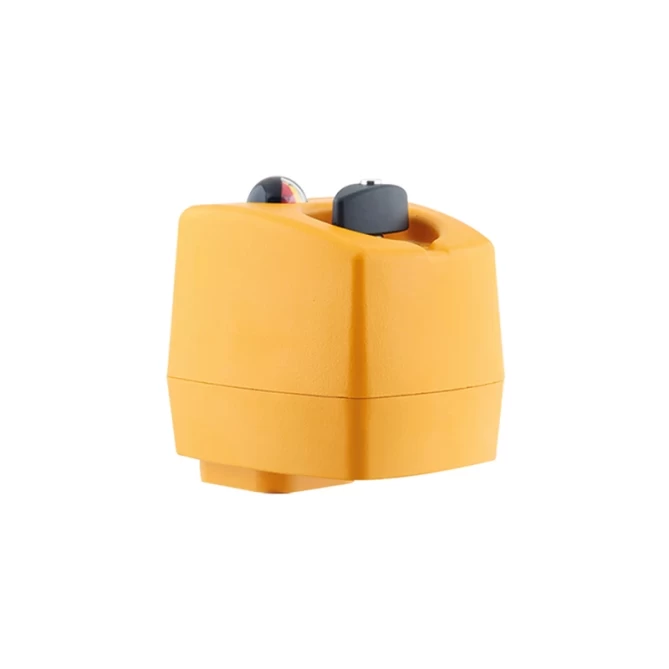

TREA 40 Электрический Актуатор gallery image 1
TREA 40 Электрический Актуатор gallery image 1

TREA 40 Электрический Актуатор

Модель : TREA40

Корпус : алюминиевый литьевой, электростатическое порошковое покрытие

Значение выходного крутящего момента : 40 Н·м

Класс защиты корпуса : IP65 (по запросу IP67)

Ручной блок управления : находится на корпусе актуатора, позволяет открывать/закрывать

Время открытия/закрытия : 11 с

Двигатель : 12/24 VDC

Конечные выключатели : 2 × Вкл/Выкл SPDT, max 250 VAC 3A

Температура рабочей среды : -20 ºC…60 ºC

Кабельный ввод :
• 11×0,5 мм, цветной экранированный кабель (230 VAC / 24 VDC Вкл/Выкл)
• 7×0,5 мм, цветной экранированный кабель (12 VDC Вкл/Выкл)
• 5×0,5 мм, цветной экранированный кабель (12/24 VDC Пропорциональный)

Присоединительный фланец к вентилю : стандарт ISO5211, F03/F05

Elektrik Bağlantı Şemaları

Тип

Схемы подключения

TORK TREA 40 Nm Вкл/Выкл

12V DC Вкл/Выкл

TORK TREA 40 Nm Вкл/Выкл

85-265 VAC / 24 VDC Вкл/Выкл

TORK TREA 40 Nm Пропорциональный

12/ 24 VDC Пропорциональный

Код продукта CAD-файл
TREA0040-11KARE

• Предназначен для управления шаровыми клапанами, дисковыми затворами и клапанами-демпферами

• Долговечная, лёгкая и компактная конструкция

• Корпус из алюминия с электростатическим порошковым покрытием

• Лёгкий монтаж (совместим со стандартом ISO5211)

• Ручное управление при помощи маховика

• 2 выходных конечных выключателя

• Индикатор положения клапана

• Работа от напряжения 85–265 VAC или 24 VDC
