В чем разница между прямого действия и пилотного управления?
Соленоидные клапаны являются одним из наиболее часто используемых элементов управления в системах автоматизации технологических процессов. Благодаря своей компактной конструкции, экономичности и широкому ассортименту они применяются во многих промышленных установках.

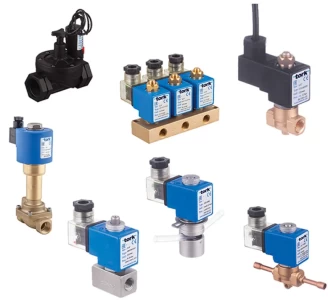

По принципу работы соленоидные клапаны делятся на два основных типа: клапаны прямого действия и клапаны пилотного управления.
Что такое соленоидный клапан прямого действия?
Соленоидные клапаны прямого действия обычно используются в изделиях с небольшим диаметром отверстия (орфиса). Под «размером» здесь понимается именно диаметр внутреннего канала клапана.
Когда диаметр небольшой, магнитная сила катушки может напрямую перемещать сердечник (плунжер), обеспечивая открытие и закрытие клапана.
Обычно такие клапаны применяются:
- с присоединительными размерами 1/8” и 1/4”
- при максимальном диаметре отверстия до 10 мм
В клапанах прямого действия сердечник напрямую управляет уплотнительным элементом. Поэтому для работы не требуется перепад давления — клапан открывается и закрывается только за счет энергии катушки.
Что такое соленоидный клапан пилотного управления?
По мере увеличения диаметра отверстия сила одного только сердечника становится недостаточной. В этом случае используются клапаны пилотного управления, где процесс открытия и закрытия осуществляется с помощью давления в линии.
Основным элементом таких клапанов является мембрана. В мембране имеется небольшое пилотное отверстие, через которое рабочая среда заполняет верхнюю часть камеры.
Принцип работы пилотного соленоидного клапана
Даже если давление сверху и снизу мембраны одинаково, на верхнюю часть действует большая сила из-за большей площади поверхности. Это приводит к тому, что:
- мембрана прижимается вниз
- клапан остается закрытым
- обеспечивается герметичность
При подаче питания на катушку активируется пилотный канал. Давление над мембраной сбрасывается, и разница давления заставляет мембрану подняться, открывая клапан.
Требование к перепаду давления
Для корректной работы клапанов пилотного управления требуется определенный перепад давления между входом и выходом. Он зависит от размера и конструкции клапана.
Обычно требуется:
- 0,35 – 0,5 бар перепада давления
При недостаточном перепаде клапан может работать нестабильно или не открываться полностью.
Прямого действия или пилотного управления?
- Для малых расходов, небольших отверстий и низкого давления используются клапаны прямого действия
- Для высоких расходов и больших отверстий более эффективны клапаны пилотного управления
Правильный выбор типа клапана напрямую влияет на производительность и надежность системы.
Заключение
Клапаны прямого действия и пилотного управления предназначены для разных условий эксплуатации. Неправильный выбор, без учета диаметра отверстия, давления и расхода, может привести к снижению эффективности системы.
Поэтому при выборе соленоидного клапана необходимо тщательно учитывать технические требования конкретного применения.
