ЧТО ТАКОЕ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН? КАКИЕ СУЩЕСТВУЮТ ВИДЫ?

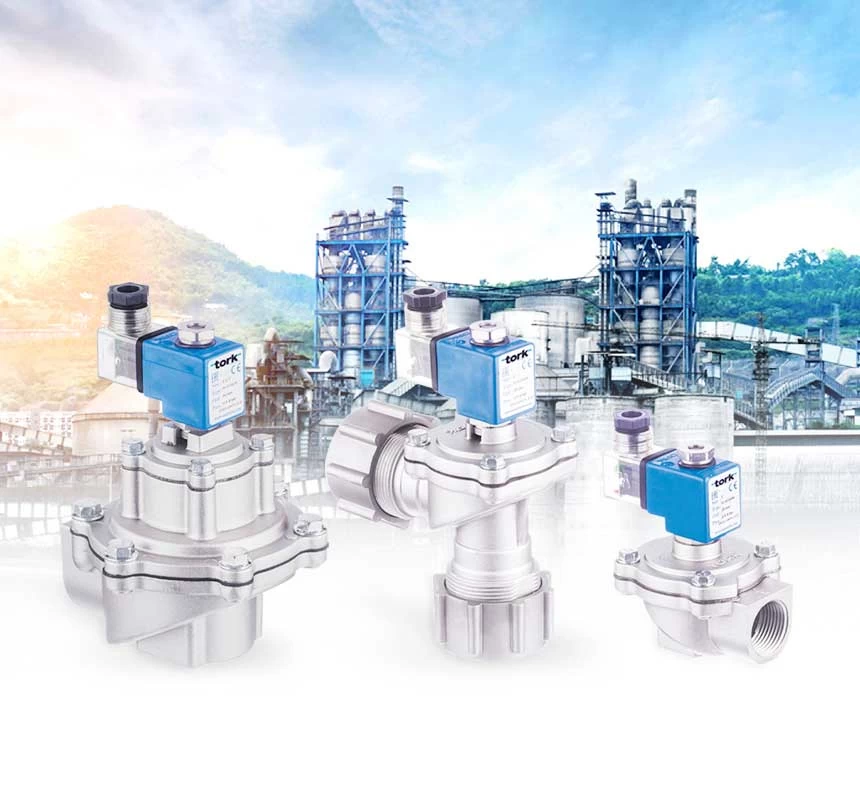

Электромагнитные клапаны TORK Power Patlaç работают аналогично другим двухходовым электромагнитным клапанам. Однако входное и выходное соединения расположены под углом 90 градусов. Благодаря этому клапан способен подавать воздух импульсами (ударным образом). Поэтому его называют ударным клапаном (Patlaç Valf). При подаче энергии клапан переходит в нормальное открытое положение и создает кратковременный удар сжатым воздухом. Даже при продолжительной подаче энергии пропускная способность не сохраняется непрерывно в виде импульса. Поэтому клапан работает при кратковременной подаче энергии с определенными интервалами.
ПРИМЕНЕНИЕ:
Ударные электромагнитные клапаны обычно используются в цементной, керамической, лакокрасочной, комбикормовой, тепловой, бетонной, моющей, стекольной и металлургической промышленности для очистки джет-фильтров (мешочных фильтров) от накопившейся пыли или для предотвращения слеживания пылевидных материалов в бункерах.
Обычные двухходовые электромагнитные клапаны пропускают жидкость непрерывно и с одинаковым расходом. Ударной клапан подает воздух короткими, сильными импульсами, непрерывно не работает.
Электромагнитные клапаны можно использовать с любыми чистыми жидкостями, тогда как ударные клапаны применяются только с сжатым воздухом. Поэтому обычный двухходовой электромагнитный клапан не может заменить
Виды ударных клапанов :
- Ударные клапаны с резьбовым соединением
- Ударные клапаны с фитинговым (ракорным) соединением
- Ударные клапаны с фланцевым соединением
- Ударные клапаны с шланговым соединением
- Ударные электромагнитные клапаны с дистанционным управлением через блок клапанов
- Ударные электромагнитные клапаны с монтажом на пульсный бак
Способы установки ударных электромагнитных клапанов:
Электромагнитные клапаны TORK Patlaç могут быть установлены двумя способами:
- С намоткой катушки на корпусе
- Катушка отделяется от корпуса и монтируется отдельно
Если ударной электромагнитный клапан (Patlaç Solenoid Valf) монтируется с катушкой на корпусе и подключается к системе пылевых фильтров, управление осуществляется через временное реле, которое, в свою очередь, получает команду от реле перепада давления, контролируя работу системы.
В случае раздельной установки электромагнитного клапана TORK Patlaç, первая часть — это корпус клапана, вторая часть — катушка, управляющая клапаном. Раздельная установка катушки чаще применяется для лучшей защиты от воды, пыли или других рабочих сред. При такой установке электрическое подключение монтируется на расстоянии от корпуса клапана, а катушки размещаются в алюминиевом корпусе. Ударные клапаны с дистанционным управлением выпускаются без катушки. Временное реле управляет электромагнитными клапанами через блок дистанционного управления.
Воздушный управляющий блок соединяется с верхней крышкой ударного клапана с помощью шлангов, выходящих из двухходовых электромагнитных клапанов серии TORK C96 1/4". Для выполнения функции шокирования клапану подается энергия на катушку в алюминиевом корпусе.
Ударные электромагнитные клапаны выполняют функцию шокирования за очень короткий промежуток времени — до миллисекунд.
Эти клапаны могут управляться с помощью временных реле TORK Patlaç. Временные реле изготавливаются с 4, 8, 12, 18 или 24 выходами, в защитном корпусе, с возможностью регулировки времени срабатывания и паузы.
Принцип работы ударных электромагнитных клапанов:
Ударные клапаны выпускаются с одной или двумя диафрагмами. Клапаны с размерами подключения 3/4" и 1" имеют одну диафрагму. Клапаны с крупными размерами подключения 1 1/2" и 2" могут быть как с одной, так и с двумя диафрагмами. Двухдиафрагменные клапаны имеют эксплуатационные преимущества по сравнению с однодиафрагменными.
Преимущества двухдиафрагменных клапанов:
Создают более сильный воздушный удар.
Оказывают влияние на большее количество фильтровальных мешков (до 40%).
Позволяют выполнять шокирование при более длительных интервалах подачи энергии.
Диафрагмы имеют более длительный срок службы.
Экономят сжатый воздух компрессора и снижают потребление энергии.
Поскольку ударные электромагнитные клапаны являются диафрагменными, как и другие диафрагменные электромагнитные клапаны, они не могут выполнять функцию открывания/закрывания без необходимого перепада давления, даже если катушки под напряжением. Минимальное давление на входе клапана должно составлять 0,5 кг/см².
В этом случае при подаче энергии на катушку создаются условия для работы клапана. Сжатый воздух на входе клапана воздействует на диафрагму нормальнозакрытого клапана снизу. Нижняя поверхность открытой диафрагмы равномерно испытывает давление. Через отверстие диаметром 1–2 мм сжатый воздух проходит на верхнюю поверхность диафрагмы, создавая давление и сверху. Нижняя часть диафрагмы, верхняя часть, а также пространство под крышкой клапана заполняются сжатым воздухом и остаются в замкнутом состоянии.
Катушка, управляющая клапаном, расположена на верхней крышке клапана, внутри корпуса с сердечником. Сила пружины внутри корпуса удерживает выход воздуха, находящегося под давлением.
При подаче энергии на катушку сердечник магнетизируется, преодолевает силу пружины и поднимается вверх, выпуская воздух, запертый под диафрагмой. В этот момент давление воздуха под диафрагмой не успевает выровняться, что вызывает движение диафрагмы вверх и открытие клапана. Шокирование осуществляется именно таким образом.
С двухдиафрагменным клапаном процесс происходит дважды: сначала освобождается воздух маленькой верхней диафрагмы, которая затем освобождает воздух большой диафрагмы. Это обеспечивает более быстрый перепад давления и удвоенную силу шокирования.
Ударные клапаны являются нормальнозакрытыми и при выполнении шокирования переходят в нормальнооткрытое состояние. Шокирование осуществляется при подаче энергии в течение 50–120 миллисекунд. Интервал шокирования регулируется оператором.
Pulse Tank — это пакетные системы, разработанные для более быстрой и эффективной установки ударных клапанов на фильтровальные мешки в бункерах.
Как видно на изображении, в системе бункера с фильтровальными мешками ударной клапан подается с воздухораспределительного коллектора, сжатый воздух направляется через временное реле к фильтровальным мешкам в бункере, при этом пыль с внешней поверхности мешков осыпается в нижний пылесборник бункера.
