Сравнение актуаторов Scotch Yoke и Rack & Pinion
Пневматические актуаторы широко используются в автоматизации процессов, особенно для управления четвертьоборотными клапанами, такими как дисковые затворы и шаровые краны. Эти актуаторы обычно работают с поворотом на 90 градусов, однако существуют также версии на 120 и 180 градусов.

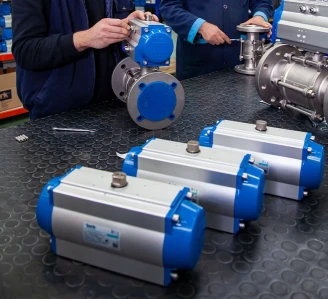

Неправильный выбор механизма актуатора может напрямую негативно повлиять на производительность системы.
Общие преимущества пневматических актуаторов
По сравнению с электрическими и гидравлическими системами пневматические актуаторы обладают двумя ключевыми преимуществами:
- Высокая скорость работы
- Экономичность
В небольших размерах они выполняют поворот на 90° примерно за 1 секунду, а в более крупных — за 5–6 секунд. Электрические и гидравлические системы в аналогичных условиях часто работают медленнее — 10–20 секунд и более.
Какие бывают механизмы пневматических актуаторов?
Существует два основных типа механизмов:
- Rack & Pinion
- Scotch Yoke
Обе системы преобразуют линейное движение поршня в вращательное движение вала клапана, однако делают это по-разному, что влияет на характеристики работы.
Как работает механизм Rack & Pinion?
В механизме Rack & Pinion движение поршня передается через зубчатую передачу на вал. Под действием сжатого воздуха поршень перемещается, а зубчатый механизм преобразует это движение во вращение штока клапана.
Основные особенности:
- Компактная конструкция
- Более низкая стоимость
- Постоянный крутящий момент в диапазоне 0–90° (особенно в двусторонних моделях)
Благодаря этим характеристикам Rack & Pinion является экономичным и универсальным решением.
Как работает механизм Scotch Yoke?
В механизме Scotch Yoke отсутствует зубчатая передача. Линейное движение поршня напрямую преобразуется в вращательное с помощью специального механизма Scotch Yoke.
Преимущества:
- Высокая прочность и надежность
- Высокий стартовый крутящий момент
Недостатки:
- Поршню требуется больше хода для полного поворота на 90°
- Время срабатывания на 1–2 секунды больше, чем у Rack & Pinion
- Более крупные габариты и высокая стоимость
Сравнение характеристик крутящего момента
В Rack & Pinion крутящий момент остается постоянным на всем диапазоне 0–90°.
В Scotch Yoke он изменяется:
- Высокий момент в положении 0°
- Минимальный момент около 45°
- Снова повышается к 90°
Такая характеристика особенно полезна в дисковых затворах, где требуется высокий момент при начале и завершении движения.
Размер и экономическая эффективность
Scotch Yoke обычно дороже, но благодаря высокому стартовому моменту часто позволяет использовать актуатор меньшего размера, что снижает общую стоимость системы.
Rack & Pinion более компактен и дешев, поэтому широко применяется в стандартных задачах, но уступает Scotch Yoke в тяжелых условиях эксплуатации.
Заключение
Актуаторы Rack & Pinion и Scotch Yoke предназначены для разных задач.
Если важны компактность, стабильный момент и низкая стоимость — выбирается Rack & Pinion.
Если требуется высокая надежность и большой стартовый крутящий момент — предпочтителен Scotch Yoke.
Неправильный выбор актуатора может привести к снижению производительности и увеличению затрат, поэтому условия применения должны тщательно анализироваться.
