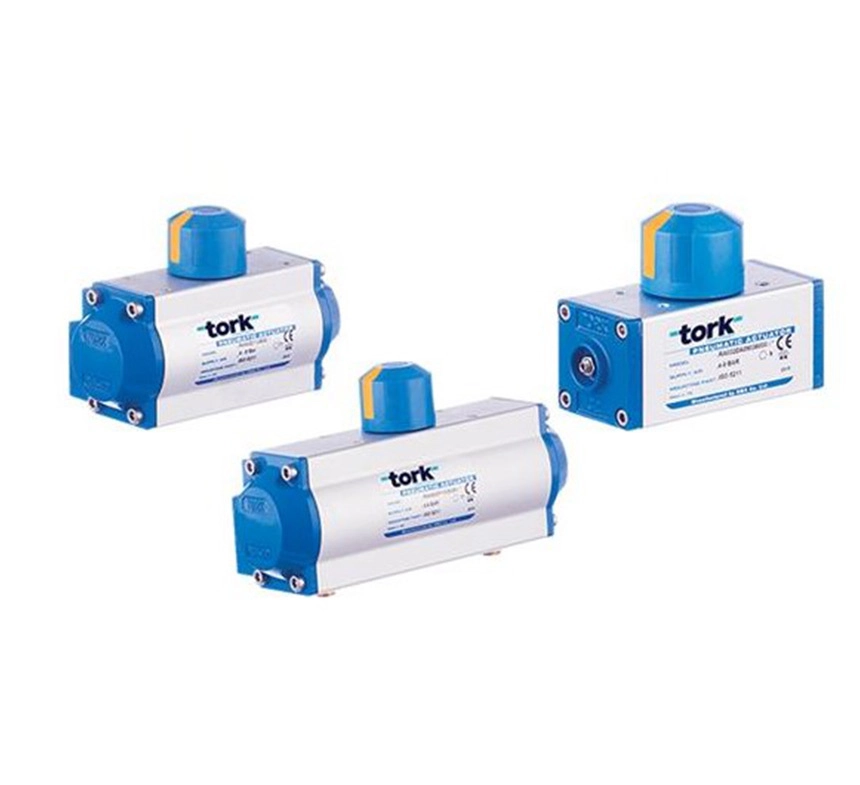

На что обращать внимание при пневматическом актуаторе? Как выбрать пневматический актуатор? В этой статье мы делимся всей необходимой информацией о пневматических актуаторах.
Что нужно знать о пневматическом актуаторе
Пневматические актуаторы работают за счет силы сжатого воздуха. При необходимости они могут работать и с сжатым газом. Обычно они используются с исполнительными элементами, имеющими поворот на 90 градусов, такими как дисковые заслонки, шаровые клапаны и затворы, для целей управления «включено/выключено» и пропорционального управления.
İlginizi Çekebilir: TORK Pnömatik Aktüatörlü Vananın Çalışması
Они работают в режимах «включено/выключено» или пропорционально. Видео, демонстрирующее работу нашего пневматического актуатора, можно посмотреть ниже.
Характеристики, которые следует учитывать при выборе пневматического актуатора:
- Двухстороннее/одностороннее действие или наличие трёхпозиционного режима
- Актуаторы с углом поворота 120° или 180°
- Для гигиенических процессов — выбор гигиенического пищевого актуатора
- Значение крутящего момента актуатора при P=6 бар, в Нм
- Крутящий момент клапана, к которому будет подключен актуатор, в Нм
- Максимальное/минимальное давление в линии и температура рабочей среды
- Размер соединения клапана, резьбовое или фланцевое соединение
- Частота открывания/закрывания актуатора
- Тип актуатора: поворотный/линейный
- Напряжение работы клапана Namur/направляющего клапана
- Использование коробки конечных выключателей
- Режим управления: включено/выключено или пропорциональный
- Размер квадратного отверстия нижней части вала актуатора
- Тип клапана: шаровой/дисковый/plug и количество каналов
- Вязкость рабочей среды
- Выбор актуатора с крутящим моментом более 25% от крутящего момента клапана
- Односторонние актуаторы (с пружинным возвратом) следует подбирать в соответствии с малым крутящим моментом
- Актуатор с сертификатом ATEX для работы при -50°C
Видео «Как выбрать пневматический актуатор?» вы можете посмотреть ниже.
Какой тип пневматического актуатора подходит для вашего процесса?
Выбор типа пневматического актуатора осуществляется с учётом области применения, типа рабочей среды и факторов окружающей среды. После выбора учитываются опциональные характеристики.
Опциональные характеристики пневматических актуаторов TORK
- Стандартный пневматический актуатор TORK (температурный диапазон -20°C…+80°C)
- Актуатор, выдерживающий высокие температуры (-20°C…+150°C)
- Актуатор TORK для работы при очень низких температурах (-50°C…+85°C) ссылка
- Корпус актуатора с эпоксидным покрытием (для агрессивной среды)
- Корпус актуатора с тефлоновым покрытием (для агрессивной среды)
- Пиньон из нержавеющей стали AISI 304 (для агрессивной среды)
- Актуатор с корпусом из PVC (для агрессивной среды)
- Пневматический актуатор с корпусом из нержавеющей стали (для агрессивной среды)
- Пневматический актуатор с сертификатом ATEX (для агрессивной среды)
- Актуаторы типа Scotch yoke (для применения Gas over Oil)
- Актуаторы для пищевой и гигиенической отрасли (для молочной, напитков и фасовочных систем)
Работа клапана с пневматическим актуатором TORK
Работает в режиме ВКЛ/ВЫКЛ или пропорционально. Видео, демонстрирующее работу нашего пневматического актуатора, вы можете посмотреть ниже.
Обычно предпочтение отдают стандартным и двухпозиционным ротационным пневматическим актуаторам.
Пневматические актуаторы используются для открывания и закрывания: дисковых (клапан-бабочка), шаровых, пробковых клапанов и демпферов.
Пневматический актуатор выполняет функцию открытия и закрытия клапанов двумя способами:
- Режим ВКЛ/ВЫКЛ: для этого используется соленоидный клапан Namur с 1/4"-5/2 или 3/2 одно-бобинным клапаном.
- Пропорциональное управление: с помощью ротационных электропневматических позиционеров или ротационных пневматических устройств.
При выборе пневматического актуатора также необходимо учитывать характеристики контролируемого клапана.
- Этот клапан должен поворачиваться на 90 градусов, достигая полностью открытого и полностью закрытого положения. К таким клапанам относятся шаровые клапаны, дисковые (бабочковые) клапаны и клапаны типа «плаг».
Для открытия и закрытия клапана необходимый крутящий момент определяется в Н·м. - Крутящий момент клапана увеличивается на 25 % в качестве коэффициента запаса прочности.
- Соответствующее значение определяется по каталогу приводов TORK: крутящий момент на выходе привода при P: 6 бар (с учётом коэффициента запаса контролируемого клапана) в Н·м. Привод с таким значением крутящего момента сможет открывать и закрывать выбранный клапан только при управляющем давлении воздуха 6 бар.
- Вал клапана должен соответствовать гнезду вала (шестерни) привода (квадратной или звездчатой формы). В противном случае необходимо использовать промежуточное соединение или адаптер. Фланец соединения клапан‑привод и монтажные отверстия привода соответствуют стандарту ISO 5211. Нижнее отверстие шестерни (pinion) также стандартизировано.
İlginizi Çekebilir: Direkt Çekmeli Solenoid Vana Nasıl Çalışır?
Корпус прямого действия соленоидного клапана сначала подключается к трубопроводу в направлении потока среды, указанном стрелкой на корпусе. Герметичность обеспечивается уплотнительным кольцом (O-ring) на штуцере корпуса и уплотнительным элементом, установленным под сердечником.
Если размеры вала клапана также стандартные, проблем не возникает. Однако это обязательно нужно проверять.
Двухсторонние актуаторы управляются одноместным или двухместным соленоидным направляющим клапаном Namur 1/4"-5/2. Односторонние (с возвратной пружиной) актуаторы управляются одноместным направляющим клапаном Namur 1/4"-3/2. Трёхпозиционные пневматические актуаторы управляются специальным групповым направляющим клапаном TORK.
Регулировка хода в пневматических актуаторах осуществляется с помощью двух винтов регулировки хода на корпусе актуатора и верхней части клапана Namur. По запросу винты регулировки хода могут быть добавлены также на крышках, обеспечивая регулировку хода с двух сторон. Стандартно регулировка выполняется винтами на корпусе актуатора.
Зачем нужна регулировка хода? При подключении актуатора к клапану шаровой элемент клапана может не закрываться на полный угол в 90 градусов. Это может быть связано с захватом или валом клапана. В таких случаях винты регулировки хода используются, чтобы актуатор полностью закрыл клапан.
Односторонние (с возвратной пружиной) пневматические актуаторы чаще всего используются в процессах, требующих безопасности. В газовых или противопожарных линиях обычно применяются односторонние актуаторы, так как при отключении управляющего воздуха пружинный актуатор возвращает клапан в исходное положение.
