Типы клапанов с актуаторами для химической промышленности
В химической промышленности, где в процессе используются агрессивные среды, такие как кислоты, для управления процессами обычно применяются шаровые и поворотные (клапаны-бабочки) клапаны с актуаторами. Выбор зависит от типа рабочей среды и способа подключения в промышленной системе.
1. Шаровой клапан
В химических установках чаще всего используются шаровые клапаны из нержавеющей стали. В средах с агрессивными жидкостями, такими как растворители, предпочтение отдается именно нержавеющим шаровым клапанам.
Другим материалом, используемым для шаровых клапанов в химической промышленности, является PVC. Особенно это актуально для кислотных линий, где проходят сильно коррозионные среды — здесь применяются шаровые клапаны из PVC.
Условия, которые следует учитывать при выборе шарового клапана
Наиболее важные факторы при выборе шарового клапана:
- Тип рабочей среды
- Требуемые стандарты по месту установки
- Характеристики соединений
- Температура
- Давление
С учетом этих данных можно выбрать шаровой клапан, наиболее подходящий для вашей рабочей среды.
Чистота рабочей среды, проходящей через шаровой клапан, имеет большое значение. Если в среде присутствуют пыль, грязь или крупные частицы, они со временем обволакивают шар и могут вывести клапан из строя. Пыль, проходящая через клапан, скапливается вокруг шара и повреждает тефлоновые уплотнительные кольца, используемые в качестве уплотнителей и подшипников. При повреждении тефлоновых уплотнителей и накоплении пыли шаровые клапаны не могут корректно открываться и закрываться. В таких случаях наша сервисная команда может провести необходимое обслуживание и восстановить корректную работу клапана.
2. Поворотный (клапан-бабочка)
Другим типом клапанов, часто используемых с актуаторами, являются поворотные клапаны-бабочки.
Области применения клапанов-бабочек
Клапаны-бабочки применяются преимущественно в очистных сооружениях сточных вод, инженерных системах зданий и аналогичных установках. В химических установках клапаны-бабочки с тефлоновым диском и уплотнительными материалами выбираются в зависимости от типа рабочей среды, что обеспечивает контроль агрессивных жидкостей.
Клапаны-бабочки предпочтительны там, где требуется экономичное решение без значительного увеличения расстояния между фланцами по сравнению с шаровыми клапанами.
Преимущества использования клапанов-бабочек
Главное преимущество клапана-бабочки — это возможность более свободного пропуска рабочих сред с частицами и пылью по сравнению с шаровыми клапанами. Однако из-за наличия диска со временем возникает износ, как и у шаровых клапанов. Диск также может вызывать потери давления и расхода среды. В то же время шаровые клапаны с полнопроходным отверстием минимизируют потери давления и расхода.
Важные моменты при выборе клапана с актуатором
Выбор подходящего клапана зависит от характеристик линии и условий эксплуатации. Для правильного сочетания необходимо сначала выбрать продукт, соответствующий условиям процесса.
Под актуатором находится шток. Шток вашего шарового клапана должен быть совместим с штоком актуатора.
Еще один важный момент — соответствие отверстий на верхнем фланце клапана диаметру отверстий актуатора. При производстве по стандарту ISO верхний фланец шарового клапана можно легко установить на многие актуаторы. Если не совпадает, между клапаном и актуатором устанавливается промежуточное соединение, что позволяет монтировать актуатор на клапан.
При выборе актуатора, направляющего клапана, коробки концевых выключателей или позиционера необходимо учитывать стандарты безопасности установки. Особенно в химических производствах для взрыво- и пожароопасной среды предпочтение отдается продуктам с сертификатом ATEX. Кроме того, оборудование, используемое в установках, подпадающих под SEVESSO, должно соответствовать уровню безопасности и иметь сертификат SIL.

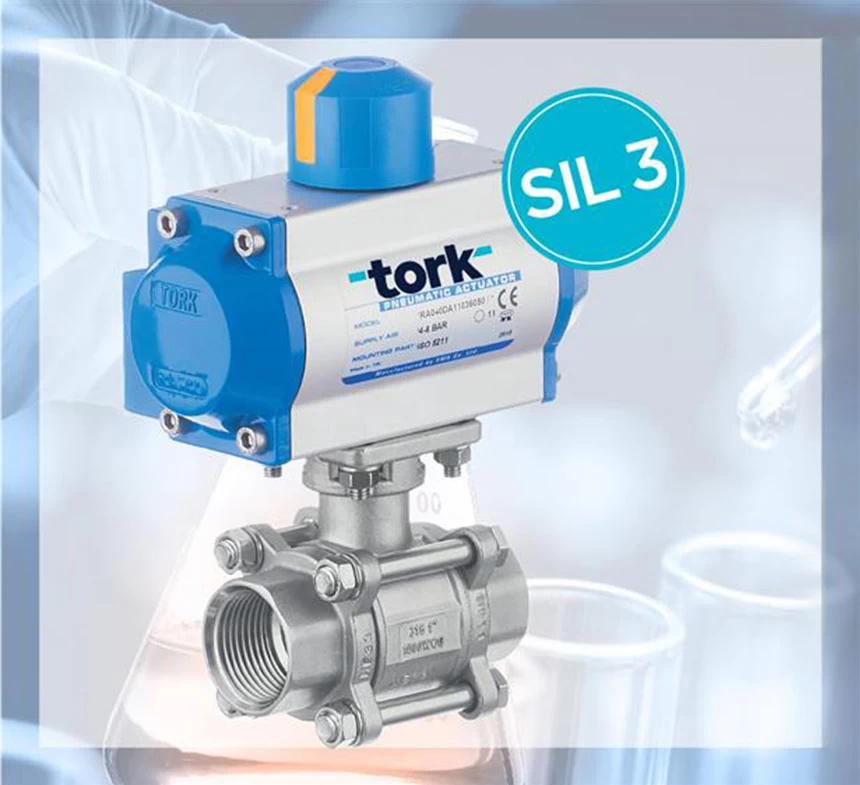

Пневматические актуаторы TORK имеют сертификаты SIL3 и ATEX. Все наши шаровые клапаны из нержавеющей стали также имеют сертификат ATEX. Сертифицированные по ATEX и SIL коробки концевых выключателей, направляющие клапаны и позиционеры доступны в нашей продуктовой линейке в соответствии с вашими требованиями.
