Мы рекомендуем подробно ознакомиться с нашим материалом о том, как выполняется монтаж соленоидного клапана. В предыдущей статье мы рассказывали, как правильно выбрать соленоидный клапан. В сегодняшней статье мы обсудим, как осуществляется его монтаж.
Соленоидные клапаны — это электрические клапаны, широко используемые в промышленных системах управления для контроля потока среды, направления, скорости и других параметров. Чтобы обеспечить высокую производительность соленоидного клапана, крайне важно правильно его установить. В этой статье описано, как эффективно установить соленоидный клапан и как выполнять его обслуживание.
После того как вы выбрали правильный соленоидный клапан для вашего процесса, вы готовы к его установке. Так же важно правильно установить клапан, как и выбрать правильный продукт для вашей линии. Чтобы обеспечить корректную работу и избежать повреждений, следуйте приведённой ниже последовательности действий, рекомендациям и применяемым практикам:
- Проверьте характеристики соленоидного клапана
- Проверьте систему трубопроводов
- Разместите соленоидный клапан в системе трубопроводов
- Направление установки катушки
- Монтаж
Проверьте характеристики соленоидного клапана
Перед началом установки крайне важно убедиться, что соленоидный клапан подходит для требуемого применения и безопасен. Для этого внимательно ознакомьтесь с руководством пользователя и инструкциями по безопасности, относящимися к марке и типу клапана. Проверьте характеристики клапана на типовой этикетке и убедитесь, что они соответствуют требованиям вашего применения. Также проверьте напряжение клапана, чтобы убедиться, что оно соответствует питающему напряжению.ol edin.
İlginizi Çekebilir: Vaka Çalışması 4: Ela Kimya Prosesine Özel Vana Üretimi
Проверка системы трубопроводов
Соленоидный клапан обычно используется для направления, запуска или остановки потока жидкости от питающей трубы к элементу оборудования. Поэтому один патрубок клапана может быть подключен к основной питающей линии, а другой — к выходной трубе, ведущей к устройству или оборудованию. Прежде чем продолжить, убедитесь, что цепь не находится под давлением и система охлаждена.
Проверьте трубы на наличие загрязнений (частицы ржавчины, обрезки, листья и т.д.). Рекомендуется промыть трубы перед установкой клапана. Малые частицы загрязнений в трубах могут попасть в клапан, вызвав его засорение или протечку. Это является одной из основных причин отказа соленоидных клапанов. Более подробно о возможных причинах и способах устранения неисправностей соленоидного клапана читайте в нашей статье о соленоидных клапанах. Эта проблема может быть решена путём открытия и очистки клапана, однако предотвращение попадания загрязнений в клапан является лучшим решением. Для дополнительной безопасности установите фильтр на входе соленоидного клапана.
Трубы с обеих сторон клапана (вход и выход) должны быть надежно закреплены, и с обеих сторон должна обеспечиваться одинаковая схема соединения.
İlginizi Çekebilir: Pnömatik Aktüatör Hakkında Bilinmesi Gerekenler
Размещение соленоидного клапана в трубопроводной системе
Соленоидный клапан состоит из двух основных компонентов: соленоида и корпуса клапана. Корпус клапана содержит входной и выходной патрубки, а соленоид подключается к корпусу клапана после установки на трубу. Установите клапан в соответствии с направлением потока, указанным на клапане. Все соленоидные клапаны имеют определённое направление потока для правильной работы, которое будет отмечено на корпусе клапана. Перед установкой убедитесь, что питающее давление изолировано.

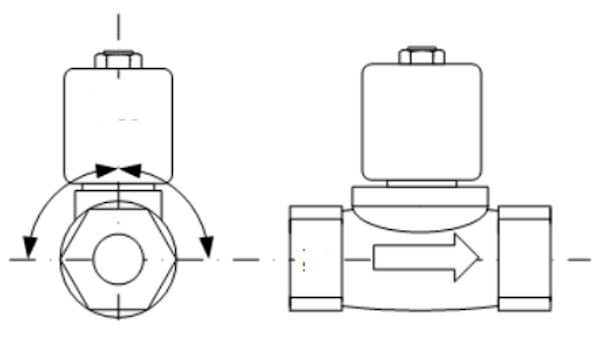

Направление установки катушки
Старайтесь монтировать соленоидный клапан вертикально, под углом 90° к корпусу клапана (катушка сверху). Клапан может работать в любом положении, но при возможности вертикальная установка является лучшей практикой. Это позволяет штоку клапана быть направленным вверх, что снижает риск оседания любых частиц в трубопроводе на шток и ограничивает движение штока.
При затягивании соединений труб всегда используйте встречный упор (ключи как на присоединяемой трубе, так и на корпусе клапана).
Установка

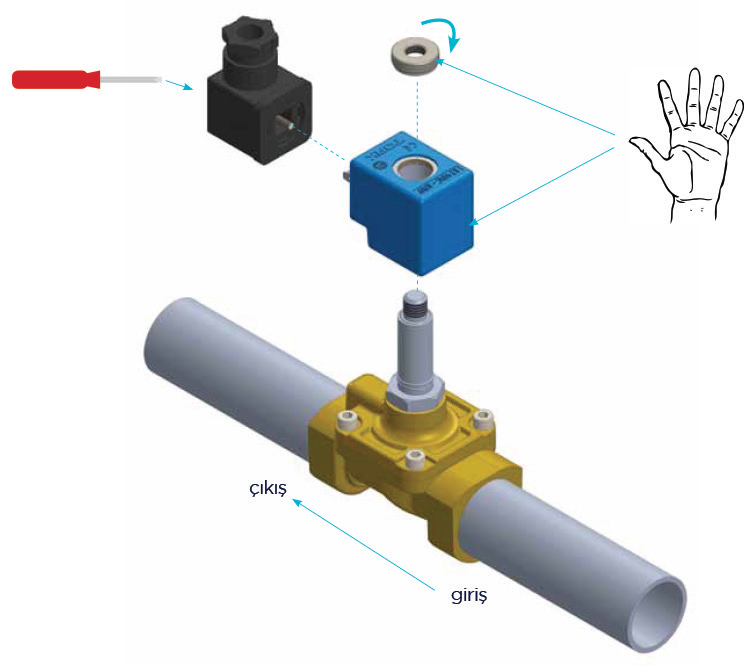

- На шаге, после того как соленоидный клапан был подключён к трубопроводной системе, как показано выше, катушка вручную надевается на клапан, как показано на рисунках.
- На следующем шаге, после установки катушки, накидная гайка вручную затягивается.
- На следующем шаге, после подключения проводов, разъём надевается на катушку и фиксируется винтом.

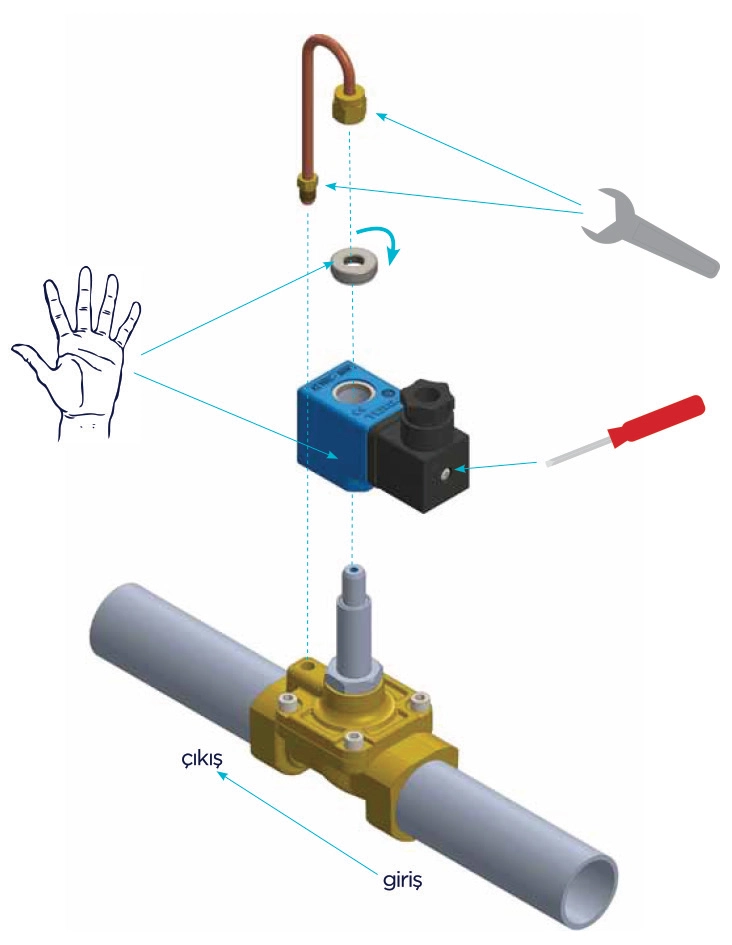

- На следующем шаге, для трубного типа соленоидного клапана труба устанавливается, как показано на рисунке, и затягивается ключом подходящего размера.
Последствия неправильной установки
- Низкое напряжение: Проверьте напряжение на клеммах катушки с помощью мультиметра. Зафиксированное напряжение должно составлять не менее 85% от указанного на табличке.
- Неправильное давление: Проверьте давление на клапане с помощью манометра. Давление на клапан должно находиться в пределах, указанных на табличке.
- Неисправные цепи управления: Подайте питание на соленоид и проверьте электрическую систему. Металлический щелчок указывает на работу соленоида. Отсутствие щелчка свидетельствует о проблемах с источником питания. В этом случае проверьте, нет ли сгоревшего или ослабленного предохранителя, замкнутой на землю или разомкнутой катушки, или обрыва провода.
- Перегоревшая катушка: Проверьте, нет ли обрыва в катушке соленоида. При необходимости замените катушку.
