Как работает соленоидный клапан прямого действия?
  • 14 Dec 2022

Соленоидные клапаны в целом делятся на 2 основные группы по принципу действия:

  1. Соленоидные клапаны прямого действия
  2. Соленоидные клапаны с пилотным управлением

Direkt Çekmeli Solenoid Vana

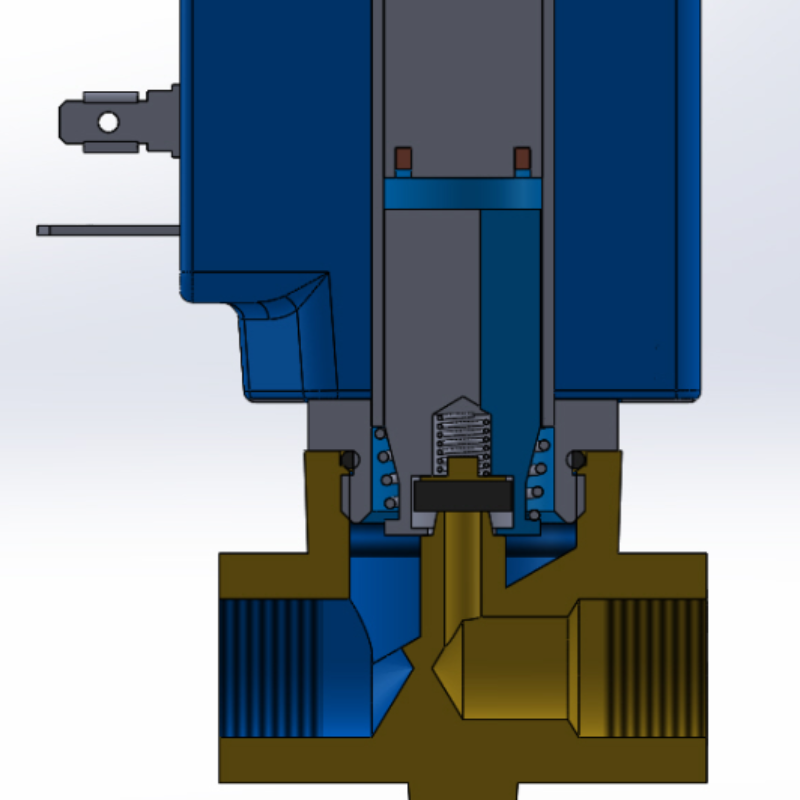

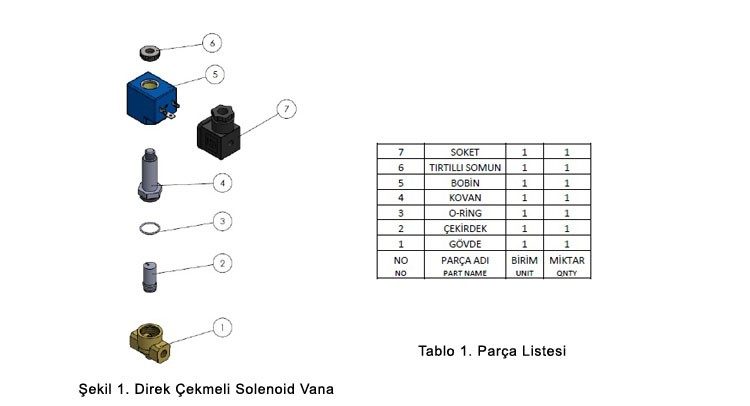

Соленоидный клапан прямого действия состоит из корпуса клапана, втулки, сердечника, катушки, уплотнительного кольца (O-ring), накидной гайки и разъема.

Корпус соленоидного клапана прямого действия сначала соединяется с трубопроводом в направлении потока жидкости, указанном стрелкой на корпусе. Герметичность обеспечивается уплотнительным кольцом (O-ring) на штуцере втулки и установленным на нижней части сердечника уплотнительным элементом.

İlginizi Çekebilir: Pilot Kontrollü Solenoid Vana Nasıl Çalışır?

Если соленоидный клапан, подключённый к трубопроводу, относится к типу «нормально закрытый» (т. е. при отсутствии электричества жидкость не проходит), для пропуска жидкости через другой выход клапан должен изменить своё положение. Иными словами, он должен перейти из состояния «нормально закрыт» в «нормально открыт».

Единственное условие здесь — подать на катушку соленоидного клапана напряжение, указанное на ней. При подаче правильного напряжения (с допустимой погрешностью ±10–15 %) сердечник (штифт) внутри втулки поднимается вверх. Когда сердечник, прижимающийся к входному отверстию (орифису) клапана, поднимается, путь для жидкости на входе открывается. Жидкость начинает проходить через выход клапана и продолжает движение по трубопроводу.

Это состояние сохраняется до отключения электричества. После отключения катушка перестаёт удерживать сердечник, и он под действием собственного веса и силы возвратной пружины снова прижимается к орфису корпуса клапана, перекрывая поток жидкости. Клапан возвращается в исходное положение — «нормально закрыт».

İlgilinizi Çekebilir: SMSTORK Solenoid Vana Çeşitlerini İnceleyin ve Hemen Sipariş Verin.

У прямого соленоидного клапана диаметр орфиса в корпусе клапана имеет очень большое значение. Орфис может открываться до такого диаметра, чтобы обеспечить необходимый расход жидкости, но обычно не более 9 мм и не менее 1 мм.

Диаметр орфиса также влияет на рабочее давление клапана. По мере увеличения орфиса, при неизменной мощности катушки, рабочее давление клапана снижается.

Сразу ознакомьтесь с ассортиментом клапанов SMSTORK и сделайте заказ на VanaMarket.
