Роль позиционеров и распределительных клапанов в автоматизации процессов
В системах промышленной автоматизации управление клапанами играет ключевую роль в обеспечении безопасного и эффективного регулирования потока. В промышленности используются два основных метода управления клапанами: открыто-закрытое (on-off) и пропорциональное управление. Выбор подходящего метода напрямую влияет на производительность системы.
Управление клапанами по принципу «открыто-закрыто» (On-Off)
Если в технологическом процессе достаточно, чтобы клапан работал только в полностью открытом или полностью закрытом положении, применяется метод on-off управления. В таких системах точная регулировка расхода не требуется — задача заключается лишь в запуске или остановке потока.
Для этого обычно используются on-off актуаторы. Благодаря своей простой и надежной конструкции они широко применяются в промышленности.
Пропорциональное управление клапанами
В некоторых процессах недостаточно просто открыть или закрыть клапан. Необходимо плавно и точно регулировать расход среды. В таких случаях применяются актуаторы с пропорциональным управлением.
С их помощью клапан можно установить в определённое положение, обеспечивая нужный уровень потока. Этот метод особенно важен для процессов, требующих высокой точности управления.

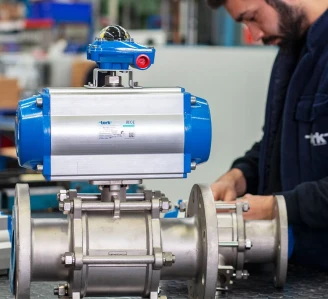

Распределительные клапаны в пневматических актуаторах
В пневматических актуаторах, если требуется только on-off управление, оно реализуется с помощью распределительных клапанов.
Распределительный клапан:
- Управляет подачей сжатого воздуха к актуатору
- Обеспечивает открытие и закрытие клапана
Он может быть:
- Установлен непосредственно на актуатор
- Размещён в панели управления, отдельно от актуатора
При подаче электрического сигнала на катушку клапан срабатывает и выполняет переключение.
Пропорциональное управление с помощью пневматического позиционера
Если требуется пропорциональное управление пневматическим актуатором, используются пневматические позиционеры. Обычно они устанавливаются непосредственно на актуатор и постоянно отслеживают его положение.
Пневматические позиционеры:
- Контролируют угол поворота актуатора
- Балансируют давление воздуха по обе стороны поршня
- Регулируют положение в соответствии с сигналом 4–20 мА
Это позволяет удерживать актуатор в диапазоне 0–90° и точно управлять расходом среды.
Управление положением в электрических актуаторах
В электрических актуаторах пропорциональное управление реализуется иначе. В таких системах внешний позиционер не требуется, так как управление осуществляется встроенными электронными платами.
Электрические актуаторы могут работать с сигналами:
- 4–20 мА
- 0–5 В
- 0–10 В
Электронная система обрабатывает входной сигнал и устанавливает актуатор в нужное положение, обеспечивая точный контроль потока.
Заключение
Выбор метода управления клапанами в автоматизации процессов зависит от требований приложения, необходимой точности и архитектуры системы.
On-off управление обеспечивает простоту и быстродействие, тогда как пропорциональное управление позволяет точно регулировать поток.
В пневматических системах ключевую роль играют распределительные клапаны и позиционеры, а в электрических — встроенные электронные системы управления. Правильный выбор повышает энергоэффективность и безопасность процесса.
