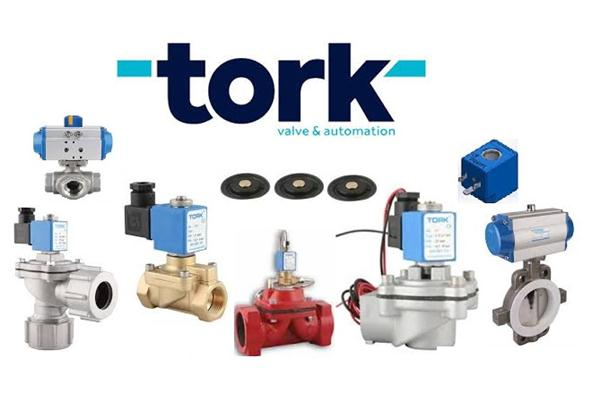

В промышленных автоматизированных системах соленоидные клапаны представляют собой электромеханические устройства, обеспечивающие прохождение различных рабочих сред, таких как газ, воздух и вода. Соленоидные клапаны, преобразующие электрическую энергию в механическую, используются для контроля потоков воды, масла, газа и других жидкостей. В этой статье мы подробно рассмотрим соленоидные клапаны, которые широко применяются для управления потоками.
Основная функция соленоидных клапанов, часто используемых в промышленных автоматизированных системах, заключается в открытии или закрытии отверстия (орифиса) в корпусе клапана, что позволяет или препятствует прохождению потока через клапан. Сердечник внутри втулки поднимается или опускается, при этом катушка активируется, открывая или закрывая орфис.
Существует несколько типов соленоидных клапанов, однако в общем их можно разделить на клапаны с пилотным управлением и прямого действия. Наиболее часто используемые клапаны с пилотным управлением открываются и закрываются с помощью управляющей камеры, используя давление в линии. Жидкость в трубопроводе заполняет верхнюю часть диафрагмы, и давление в линии вместе с силой пружины опускает диафрагму, закрывая основной канал. Когда катушка соленоида подается напряжение, сердечник поднимается вверх, открывая управляющее отверстие, и жидкость на диафрагме через выпускное отверстие направляется к выходу трубопровода. Поскольку давление на диафрагму снижается, диафрагма поднимается вверх.
Соленоидные клапаны прямого действия работают иначе: при подаче напряжения на катушку отверстие (орифис), через которое проходит рабочая среда, либо прямо закрывается, либо прямо открывается. Отсюда и название «клапан прямого действия».
İlginizi Çekebilir: SAHA EXPO 2022 Savunma Havacılık ve Uzay Sanayi Fuarındayız!
Мы придаём особое значение выставке SAHA EXPO, особенно учитывая её международный статус в стратегической сфере, такой как оборона. С помощью B2B-портала выставки мы можем назначать встречи с компаниями, с которыми хотим сотрудничать, как онлайн, так и лично, устанавливая необходимые деловые контакты.
Как работают соленоидные клапаны?
У этого электромагнитного клапана есть два состояния: открытое и закрытое. Рассмотрим принцип работы клапанов, которые могут находиться в этих положениях. Соленоидные клапаны преобразуют электрическую энергию в механическую. Это преобразование осуществляется с помощью магнитной цепи. Когда на катушку соленоида подается напряжение (например, 230 В, 110 В, 24 В, 12 В постоянного или переменного тока), катушка превращается в электромагнит и создаёт магнитную силу. Эта сила заставляет сердечник внутри клапана двигаться. В зависимости от этого движения клапан открывается или закрывается.
Состояние, при котором при отсутствии энергии поток среды перекрыт, называется нормально закрытым (NC), а состояние, при котором поток проходит без подачи энергии, — нормально открытым (NO). Как уже упоминалось, соленоидные клапаны без подачи тока находятся в закрытом положении. Это означает, что сердечник перекрывает путь прохождения среды, создавая давление на сальник и удерживая клапан закрытым. При подаче электрического тока сердечник поднимается вверх, открывая выходной путь. Таким образом, среда проходит через отверстие (orifice) клапана, и соленоидный клапан контролирует её поток.
У соленоидных клапанов множество различных функций. Их можно свести к следующим основным задачам: обеспечение потока, перекрытие потока, регулирование дозирования или смешивание двух сред. Соленоидные клапаны могут использоваться в разных приложениях как 2/2-ходовые или 3/2-ходовые. Они применимы для воздуха, воды, пара, кислот, газов, природного газа, мазута, бензина, LPG, дизельного топлива и многих других сред. Чтобы ознакомиться с продукцией Solenoid клапанов, производимой компанией Smstork, посетите наш веб-сайт smstork.com.
