Электрический привод серии TREA является наиболее часто используемым элементом управления при контроле клапанов. Его функции можно резюмировать как: открытие/закрытие клапана, поддержание клапана в требуемом положении, а также обеспечение локального и удалённого управления и мониторинга.
Электроприводы серии TREA выпускаются в различных моделях: On/Off (открыто/закрыто) или пропорциональные. Электроприводы используются для управления многими клапанами, такими как шаровые клапаны, дисковые (butterfly) клапаны и plug-клапаны. Они находят применение в различных областях: промышленность, энергетика, жидкостные системы, нефть и газ.
İlginizi Çekebilir: TORK Marka Elektrikli Aktüatörleri Hemen İnceleyin!

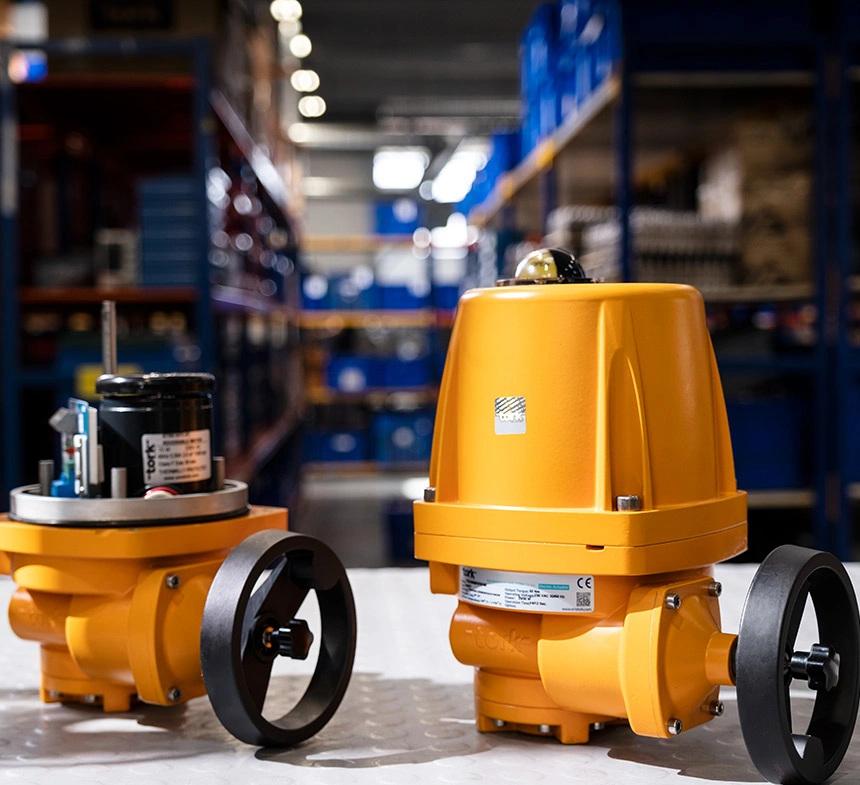

Общая конструкция электрического привода серии TREA

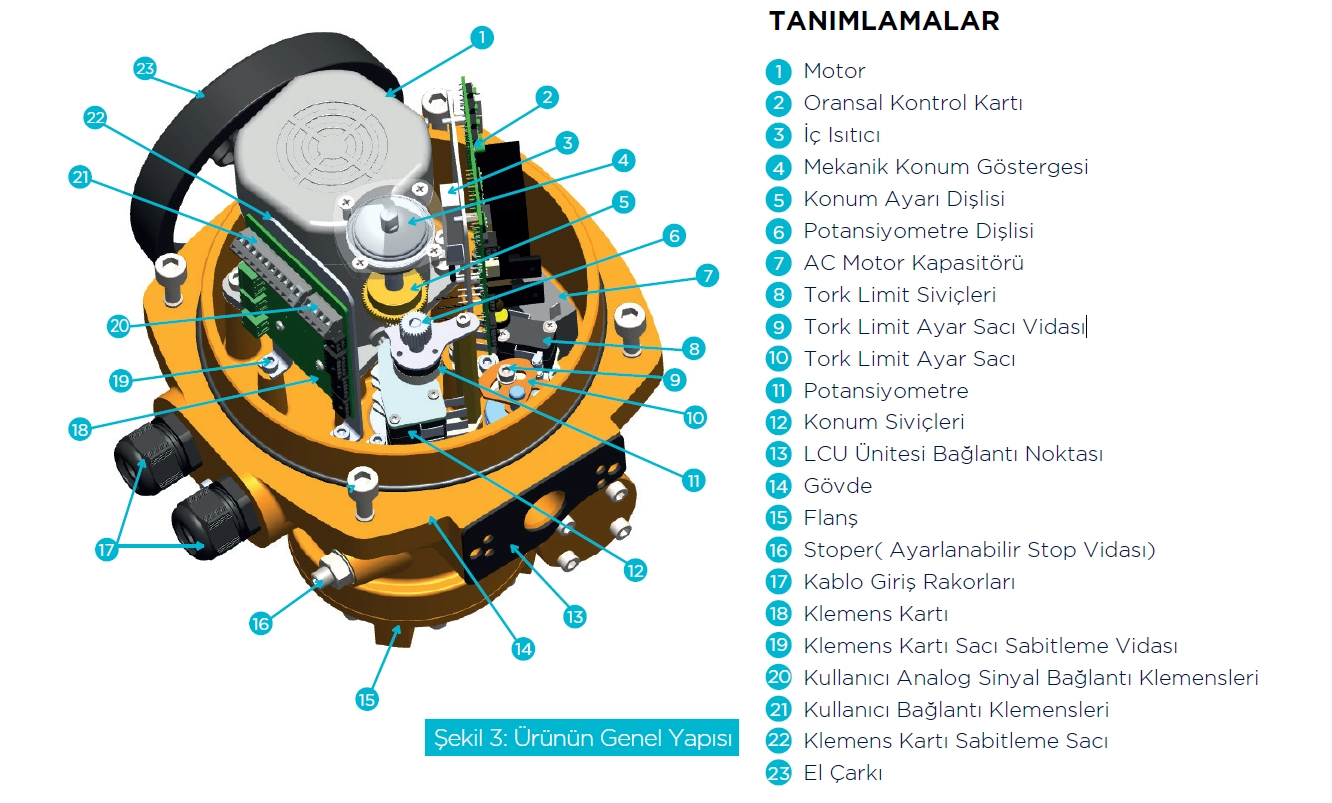

Ниже приведены детали механических и электрических/электронных компонентов электрического привода серии TREA. Все механические и электронные компоненты электрического привода серии TREA перечислены в следующем порядке: двигатель (1), плата пропорционального управления (2), внутренний обогреватель (3), механический указатель положения (4), зубчатое колесо регулировки положения (5), зубчатое колесо потенциометра (6), конденсатор двигателя переменного тока (7), торковый концевой выключатель (8), винт регулировки торковой пластины (9), торковая пластина регулировки (10), потенциометр (11), концевой выключатель положения (12), соединительная точка блока LCU (13), корпус (14), фланец (15), стопор (16), вводные кабельные фитинги (17), плата клемм (18), винт крепления платы клемм (19), клеммы подключения аналогового сигнала пользователя (20), клеммы подключения пользователя (21), фиксирующая пластина платы клемм (22).
Схема электрического привода серии TREA предназначена для того, чтобы пользователь мог ознакомиться с механическими и электрическими/электронными компонентами привода, а также для обеспечения правильного и своевременного вмешательства во время монтажа или в экстренных ситуациях.
Приводы выпускаются двух типов: On/Off (открыто/закрыто) и пропорциональные. Они имеют одинаковую механическую конструкцию. При необходимости работы от сети переменного тока (AC) или источника постоянного тока (DC) некоторые компоненты могут быть добавлены или удалены для преобразования. Эти преобразования должны выполняться производителем TORK. Настоятельно не рекомендуется, чтобы преобразования выполняли пользователи или другие компании.
Характеристики электрического привода серии TREA
- Работает от сетевого напряжения
- Высокий момент при низком потреблении энергии
- Модульная, интегрированная конструкция с возможностью локального и удалённого управления
- Широкие возможности управления, лёгкая настройка и гибкая эксплуатация
- Контроль крутящего момента и положения
- Поддержка английского и турецкого языков (при использовании с блоком LCU)
- Корпус из высококачественного алюминиевого сплава, прочный и лёгкий
- Высокая коррозионная стойкость, долговечность
- Возможность работы в пропорциональном режиме и режиме On/Off (открыто/закрыто)
- Локальное или удалённое управление с визуальными сигналами и тревогой для информирования пользователя
- Точное пропорциональное управление
- Высокий класс защиты
- Визуальное и удобное управление через TFT LCD экран (при использовании с блоком LCU)
- Возможность управления с мобильного телефона (при использовании с блоком LCU)
Электроприводы TORK с сертификатом ATEX
Наши электрические приводы также производятся с сертификатом ATEX для использования во взрывоопасных средах. Atex-приводы — это электрические устройства, предназначенные для работы в взрывоопасных или опасных условиях, с возможностью локального или удалённого управления, работы в пропорциональном режиме или режиме On/Off (открыто/закрыто). При использовании этих устройств необходимо соблюдать важные условия. В случае несоблюдения одного или нескольких условий ответственность полностью лежит на пользователе.
Для электрических приводов с сертификатом ATEX:
- Должны использоваться подходящие фитинги с ATEX-сертификатом
- Должны использоваться подходящие кабели с ATEX-сертификатом
- При наличии напряжения на устройстве крышку категорически нельзя открывать
- Корпус должен быть заземлён
- Для заземления следует использовать соединительный кабель диаметром не менее 4 мм², соответствующий стандарту HD21 или HD22
- Подходит для использования в зонах ZONE 1 и ZONE 2 (Ex II 2G Ex IIC T4 Gb)
- Наши приводы произведены в соответствии с директивами LVD и EMC
İlginizi Çekebilir: Solenoid Vananızın Ömrünü Nasıl Uzatırsınız?
Плата пропорционального управления
Пропорциональный блок управления — это блок, который позволяет клапану, подключенному к электрическому приводу, открываться и закрываться в пределах от 0 до 90° в пропорциональном режиме в соответствии с управляющими сигналами пользователя, а также выдавать выходные сигналы.
Аналоговый управляющий сигнал, подаваемый на электронную плату, обеспечивает пропорциональное и точное управление клапаном приводом. Пропорциональная электронная плата также определяет текущее положение клапана и выдаёт пользователю аналоговый сигнал обратной связи (feedback). В зависимости от полученного значения сигнала плата управляет приводом в соответствии с назначением.
При использовании вместе с блоком LCU привод предоставляет пользователю техническую информацию, такую как контроль позиции, получение данных о положении, ошибки и предупреждения. Протоколы связи обеспечивают удалённое управление, локальное управление, а также функции пропорционального и On/Off управления, создавая более безопасную динамическую среду для пользователя. Благодаря цветному TFT LCD экрану удобный и понятный интерфейс облегчает отслеживание и эксплуатацию, направляя пользователя и обеспечивая простоту использования.
İlginizi Çekebilir: Solenoid Valflerde Karşınıza Çıkabilecek 5 Sorun ve Çözümleri
Блок потенциометра PIU

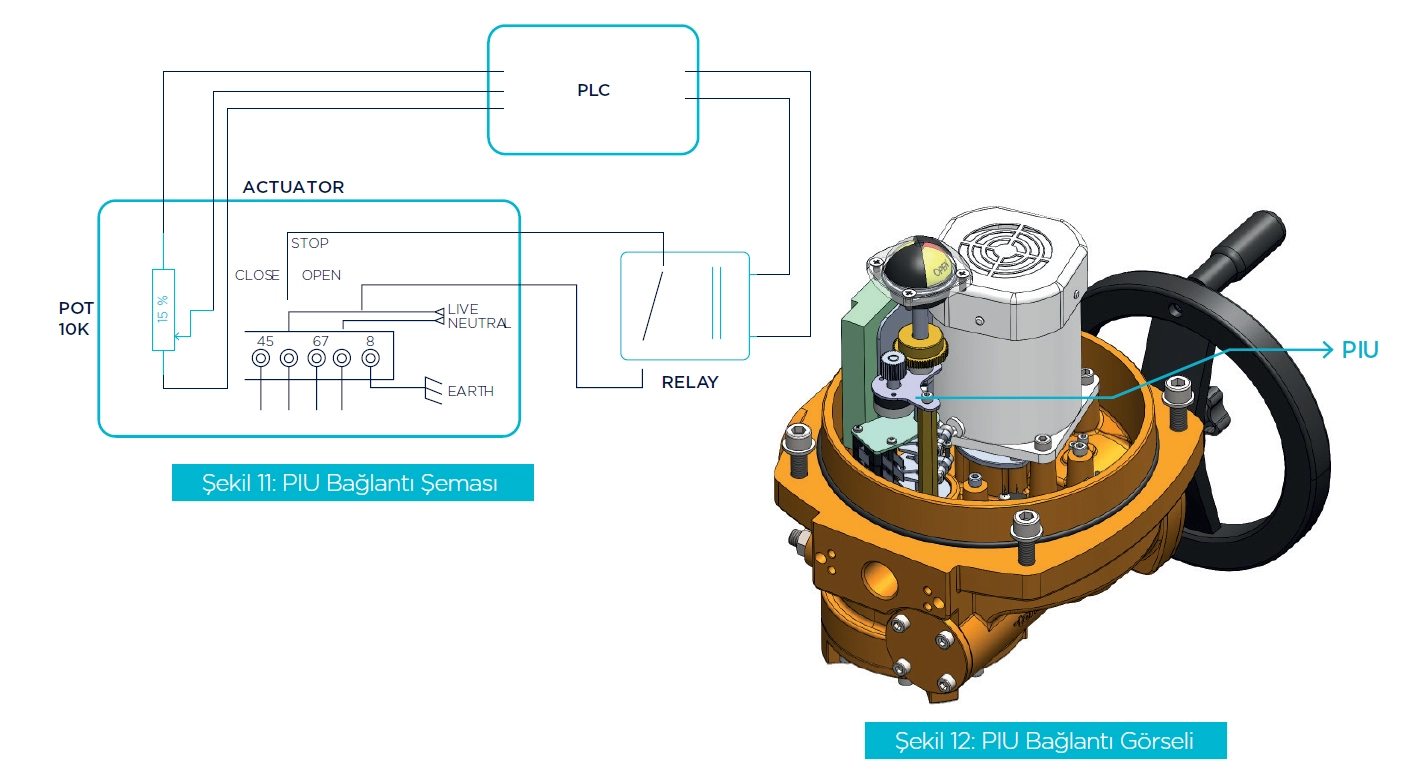

Добавление блока потенциометра (PIU) к электрическому приводу серии TREA, работающему в режиме On/Off, позволяет получать текущую информацию о положении клапана и поддерживать клапан в требуемом положении. Управление реле через PLC обеспечивает работу привода на заданном угле (00 - X0). Пример схемы подключения приведён ниже, а положение PIU на изделии показано на рисунке 11.
