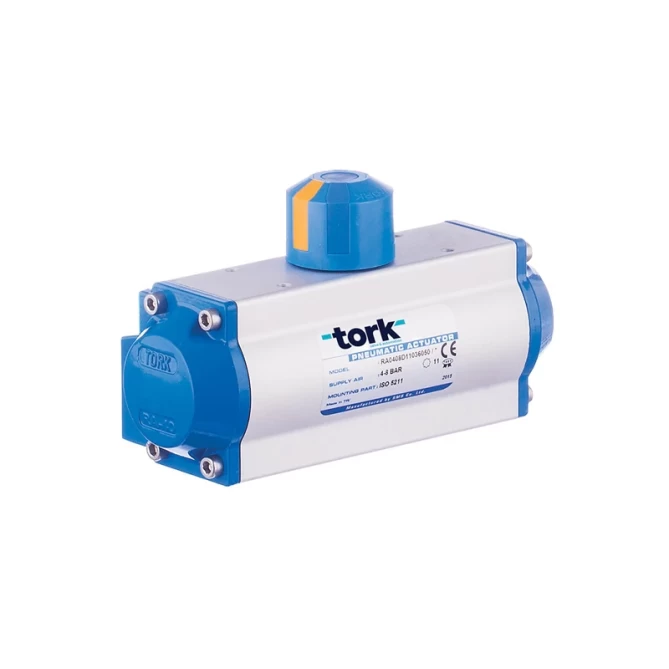

ATEX пневматические приводы

Применение: управление шаровыми кранами, дисковыми затворами и демпферами в режимах on/off или пропорционального контроля, а также в медицинских системах.

Размеры: RX 32 DA … RX 350 DA / RX 32 SR … RX 350 SR

Давление питания: 4–8 бар

Выходной крутящий момент: 9 … 5162 Н·м (при 6 бар)

Корпус: анодированный алюминий (экструзия)

Крышки и поршни: алюминиевое литьё под давлением

Температура: –20 ºC … +80 ºC

Присоединение к клапану: по стандарту ISO 5211

Подключение концевого выключателя: стандарт Namur, VDI/VDE 3845

Подключение позиционера: стандарт Namur, VDI/VDE 3846

Подключение направляющего клапана: стандарт Namur, VDI/VDE 3847

Регулировка хода: выполняется на двухстороннем приводе (±5°)

Аксессуары: switch box, позиционер, ручной дублёр (manual override)

КАТАЛОГ ПРОДУКЦИИ

ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

Характеристики продукта
Описание продукта

	Крутящий момент пневматического привода ATEX (Н·м) / Рабочее давление (бар)
Модель	2,5 bar	3 bar	3,5 bar	4 bar	4,5 bar	5 bar	5,5 bar	6 bar	6,5 bar	7 bar	7,5 bar	8 bar
RX 32 DA	2	3	4	5	6	7	8	9	10	11	12	13
RX 40 DA	5,5	7	8,5	9,9	11,4	12,9	14,4	15,8	17,3	18,8	20,3	21,7
RX 52 DA	13	16,1	19,3	22,5	25,6	28,8	32	35,1	38,3	44,1	44,6	47,8
RX 60 DA	14,4	17,9	21,5	25	28,5	32	35,5	39	42,5	46,1	49,6	53,1
RX 75 DA	35,7	44	52,2	60,4	68,7	76,9	85,1	93,3	101,6	109,8	118	126,3
RX 80 DA	39,7	48,9	58	67,1	76,3	85,4	94,6	103,7	112,9	122	131,2	140,3
RX100 DA	65,4	80,1	94,9	109,6	124,4	139,2	153,9	168,7	183,4	198,2	213	227,7
RX120 DA	124,9	152,5	180,2	207,9	235,6	263,2	290,9	318,6	346,3	373,9	401,6	429,3
RX143 DA	240	288	336	385	433	480	529	578	626	674	722	770
RX160 DA	321	385	450	510	576	642	705	765	833	897	963	1024
RX200 DA	628	752	878	1000	1127	1252	1377	1500	1630	1752	1880	2005
RX270 DA	1234,88	1493,13	1751,39	2009,64	2267,89	2526,14	2784,40	3042,65	3300,90	3559,15	3817,41	4075,66
RX350 DA	2124	2558	2992	3426	3860	4294	4728	5162	5596	6030	6464	6898

	Крутящий момент одностороннего пневматического привода ATEX (Н·м) / Рабочее давление (бар)
Модель	2,5 bar	3 bar	3,5 bar	4 bar	4,5 bar	5 bar	5,5 bar	6 bar	6,5 bar	7 bar	7,5 bar	8 bar
RX 40 SR	5,5	7	8,5	9,9	11,4	12,9	14,4	15,8	17,3	18,8	20,3	21,7
RX 60 SR	14,4	17,9	21,5	25	28,5	32	35,5	39	42,5	46,1	49,6	53,1
RX 80 SR	39,7	48,9	58	67,1	76,3	85,4	94,6	103,7	112,9	122	131,2	140,3
RX100 SR	65,4	80,1	94,9	109,6	124,4	139,2	153,9	168,7	183,4	198,2	213	227,7
RX120 SR	124,9	152,5	180,2	207,9	235,6	263,2	290,9	318,6	346,3	373,9	401,6	429,3
RX143 SR	240	288	336	385	433	480	529	578	626	674	722	770
RX160 SR	321	385	450	510	576	642	705	765	833	897	963	1024
RX200 SR	628	752	878	1000	1127	1252	1377	1500	1630	1752	1880	2005
RX350 SR	2124	2558	2992	3426	3860	4294	4728	5162	5596	6030	6464	6898

Пневматические приводы серии TORK RX, изготовленные в соответствии с директивой ATEX 94/9/EC, могут использоваться в опасных и потенциально взрывоопасных средах.
Они соответствуют классу защиты IP67.

Параметры крутящего момента и размеры ATEX-приводов TORK идентичны стандартным пневматическим приводам TORK.

Пневматические приводы TORK отличаются мощной, надёжной и компактной конструкцией, обеспечивают высокую производительность и длительный срок службы.

Обычно применяются совместно с дисковыми, шаровыми и пробковыми клапанами, имеющими поворот 90°, для задач on/off и пропорционального управления.

Пневматические приводы работают за счёт силы сжатого воздуха и служат автоматическими устройствами управления для открытия и закрытия клапанов.

Двусторонние пневматические приводы выполняют как открытие, так и закрытие с помощью сжатого воздуха,
и при необходимости легко преобразуются в односторонние.
