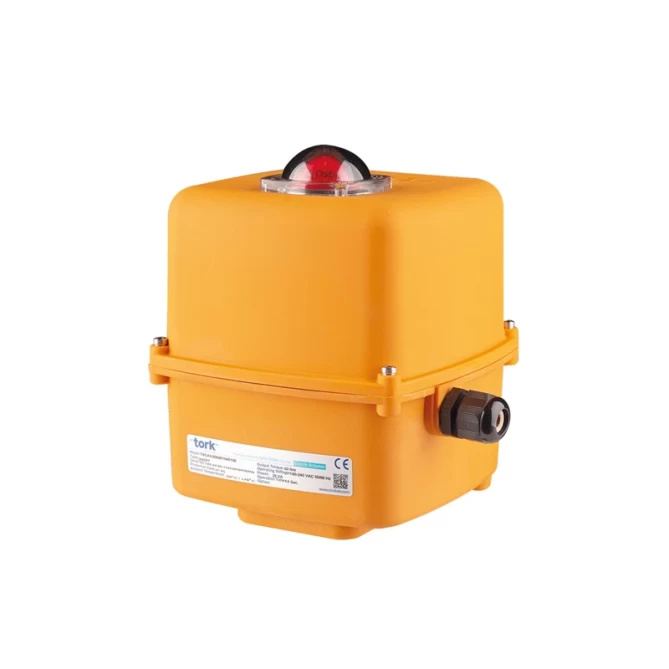

TREAE Серии Электрические Актуаторы

Модель : TREAE60

Корпус : PA66 GF15, пластик с 15% стекловолоконным усилением (литьё под давлением)

Значение выходного крутящего момента : 60 Н·м

Режим работы : Открыть–Закрыть

Класс защиты корпуса : IP65

Ручной блок управления : после перевода в ручной режим
• Механически — при помощи ключа с размером зева 15 мм
• Электронно — открытие/закрытие выполняется кнопками на плате управления

Время открытия/закрытия : 14 с

Конечные выключатели : 2 × SPDT полностью открыт / полностью закрыт, max 250 VAC, 3A

Температура рабочей среды : -20 ºC…60 ºC

Кабельный ввод : кабельный ввод M20×1,5

Присоединительный фланец к вентилю : стандарт ISO 5211, F03/F05/F07 (подходит для трёх типов фланцев)

Варианты рабочего напряжения : 90–240 V AC, 24 V AC, 24 V DC

• Малый, лёгкий и компактный дизайн

• Управление Вкл/Выкл

• Значение крутящего момента: 60 Н·м

• Высокий момент при низком энергопотреблении

• Возможность механического ручного управления

• Возможность ручного управления через электронную плату

• Время открытия/закрытия: 14 с

• Угол поворота: 90°

• Ограничитель крутящего момента с токовым контролем

• Класс защиты корпуса: IP67

• Материал корпуса: литьевой пластик

• Рабочая температура окружающей среды: -20 °C … +70 °C

• Электропитание: 100–240 VAC, 24 VDC, 24 VAC

• Конечные выключатели: 2× Открытие/Закрытие SPDT, 250 VAC 3A, 125 VAC 5A

• Вспомогательные конечные выключатели: 2× Открытие/Закрытие SPDT, 250 VAC 3A, 125 VAC 5A

• Индикатор положения: постоянный, в виде ОТКРЫТО/ЗАКРЫТО

• Ручное управление: ключом №15

• Размер кабельного ввода: M20×1,5

• Смазка редуктора: Gear Oil

• Режим работы двигателя: S4

• Возможность настройки под различные углы

Тип №

Схема подключения

TREAE60

TREAE-60 230V_AC_On Off

TREAE-60-24V-DC-OnOff

Электрические актуаторы являются одними из наиболее часто используемых элементов управления при контроле клапанов. Для управления многими типами клапанов, такими как шаровые клапаны, дисковые затворы и пробковые клапаны, применяются электрические актуаторы.

Электрические актуаторы серии TREAE имеют экономичную конструкцию благодаря корпусу, выполненному из пластикового материала. Они обладают высокой прочностью и длительным сроком службы.

Электрический актуатор в Турции был впервые произведён под брендом TORK.
