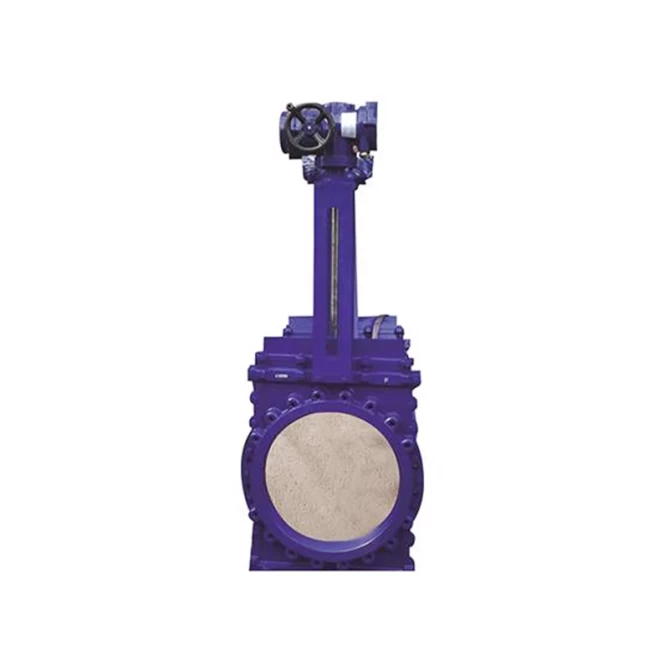

TORK S1200-S1201 серия ножевой шиберный клапан

Таблица деталей и материалов

Наименование детали : Материал

Корпус: GG-25 / GGG-40.3 / GS-C25 / AISI 304-316

Шибер: AISI 304 - AISI 316

Седло: EPDM - NBR - NR - VITON

Уплотнение: Graphite - PTFE

Корпус уплотнения: GG-25 / GGG-40.3 / GS-C25 / AISI 304-316

Маховик: GG-25

Шток: AISI 420 / AISI 304 / AISI 316

Направляющая: GG-25 / GGG-40.3 / GS-C25 / AISI 304-316

Применение: сточные трубы, линии с твердыми частицами, целлюлозно-бумажная промышленность, цементная промышленность и др.

Управление: с маховиком, с редуктором, пневматический или электрический привод, цепная передача

Номинальное давление: PN 16, PN 10, PN 6, PN 4

Рабочее давление:
DN 40 - DN 125; макс. 10 бар
DN 150 - DN 200; макс. 6 бар
DN 250 - DN 300; макс. 4 бар
DN 350 - DN 600; макс. 3 бар
DN 700 - DN 800; макс. 2 бар

Рабочая температура: макс. 120 °C

Соединение: фланцевое, wafer, lug, semi-lug
(TS EN 1092-2 / ISO (EN3202/3-K1))

Диаметры производства: DN 40 - DN 800

Размеры клапана: DIN EN 558-1/20 (EN3202/3-K1)

Испытания: DIN EN 12266
