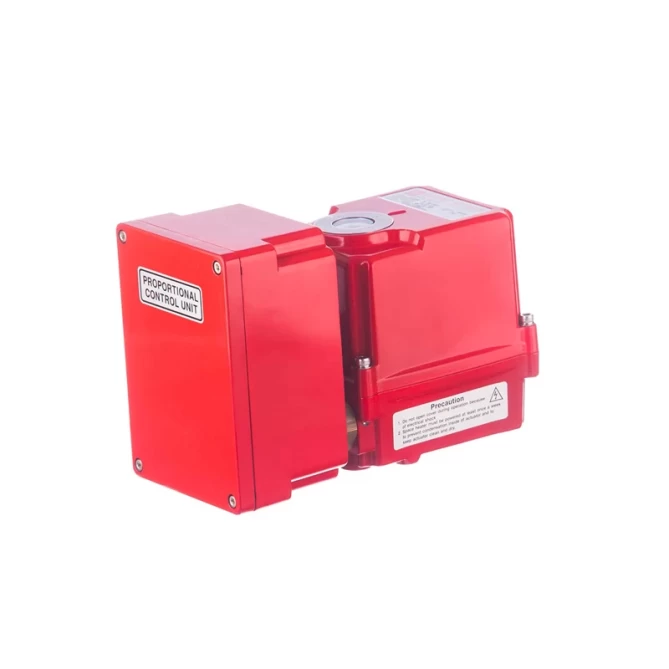

TORK-REA P60 Серия Пропорциональный Ротационный Электрический Привод

Корпус: алюминиевое литьё под давлением, покрытие полиэстером методом электростатического напыления

Пропорциональное управление: 60 Пропорциональный блок управления (вход/выход 0–10 В DC / 4–20 мА DC)

Выходной крутящий момент: Н·м

Степень защиты корпуса: Weatherproof, IP65, внутри корпуса есть нагреватель от влаги (2 Вт)

Ручной блок управления: находится под корпусом привода, закрытие/открытие осуществляется за 8 оборотов

Напряжение питания: 220 В AC – 0,2 А, (по желанию 110 В AC – 0,4 А, 24 В DC – 1,7 А)

Время открытия/закрытия: 12…14 с (время регулируется) (50…60 Гц, поворот 90°)

Мотор: реверсивный двигатель, DC мотор, вращение в обе стороны

Концевой выключатель: 2 основных, 2 дополнительных, 250 В AC, 3 А

Температура окружающей среды: -20°C … 70°C

Кабельный ввод: 2 штуки PG13,5

Фланец соединения клапана: стандарт ISO5211 F03/F04/F07

Время открытия/закрытия: 12–14 с

Тип №Значение крутящего момента (Н·м)Рабочее напряжениеСпособ управленияВремя открытия/закрытияФланец соединения клапана
TORK-REA.P6060 Nm110/220 VAC 0,19AПропорциональный11…14 секундФланец ISO F03/F05
50/60 Гц, однофазныйВход 4–20 мА
TORK REA.P60-160 Nm24 VDCПропорциональный11…14 секундФланец ISO F03/F05
Вход 4–20 мА

Схемы электрических подключений

Тип №

Схема подключения переменного тока (AC)

Схема подключения постоянного тока (DC)

TORK REA 60

REA-60 220 VAC

REA-60 24 VDC
