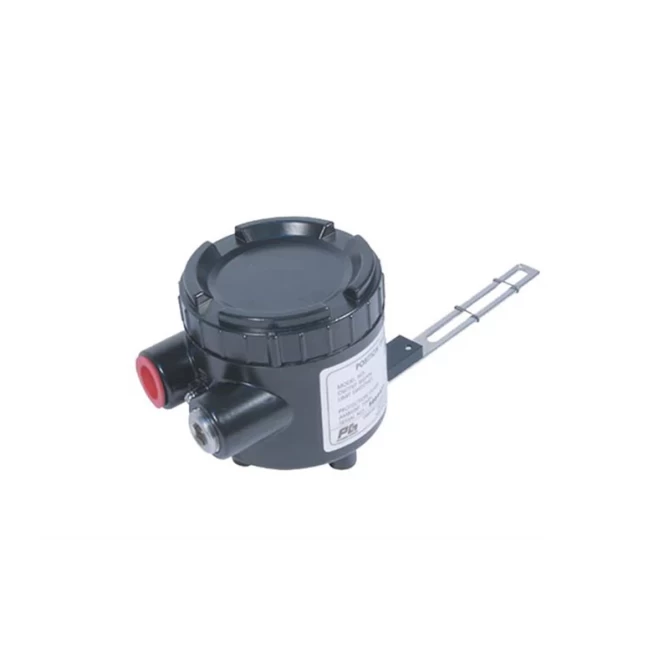

TORK-PTP Серия Передатчиков Положения

Передатчик положения обеспечивает мониторинг положения клапана, передавая обратный сигнал.

Изготавливается в двух вариантах: линейного и поворотного (rotary) типа.

PTP-L — передатчик положения линейного типа

PTP-R — передатчик положения поворотного типа

Корпус выполнен из алюминиевого литья под давлением.

Имеет взрывозащищённую (Ex-proof) сертификацию.

По запросу возможно оснащение:
— двумя концевыми выключателями T.K.Ç.Y
или
— двумя датчиками приближения (proximity).

МодельPTP-L (линейный тип)PTP-R (поворотный тип)
Выходной токовый сигнал4–20 мА, 2-проводный
Диапазон рабочего напряжения12–30 VDC (рекомендуется: 24 VDC)
Регулируемый угол диапазона (Span)10°–45°0°–90°
Линейность±1.0% F.S
Чувствительность (Sensitivity)±0.25% F.S
Гистерезис (Hysteresis)1.0% F.S
Рабочая температура-20 ~ +70 °C
Взрывозащита (Explosion Proof)Ex d IIC T6 (сертификат KOSHA No. 2008-1053-Q1)
Степень защитыIP66
Электрическое подключениеG 1/2 или NPT 1/2
Вес0.9 кг

Модель
PTP-L Линейный тип : PTP-R Поворотный тип

Выходной токовый сигнал
4–20 мА, 2-проводный

Диапазон рабочего напряжения
12–30 VDC (рекомендуется: 24 VDC)

Регулируемый угол диапазона (Span)
10°–45° (линейный)
0°–90° (поворотный)

Линейность
±1.0% F.S

Чувствительность (Sensitivity)
±0.25% F.S

Гистерезис (Hysteresis)
1.0% F.S

Рабочая температура
-20 ~ +70 °C

Взрывозащита (Explosion Proof)
Ex d IIC T6
(Сертификат KOSHA № 2008-1053-Q1)

Степень защиты
IP66

Электрическое подключение
G 1/2 или NPT 1/2

Вес
0.9 кг

Расшифровка модели

Режим работы
L : линейный тип
R : поворотный тип

Концевые выключатели
N : отсутствуют
S : 2 × SPDT механических выключателя
P : 2 × датчика приближения P&F (proximity)

Электрическое подключение
1 : G 1/2
2 : NPT 1/2

Рычаг обратной связи (для линейного типа)
A : ход 10–40 мм
B : ход 10–80 мм
C : ход 80–150 мм
