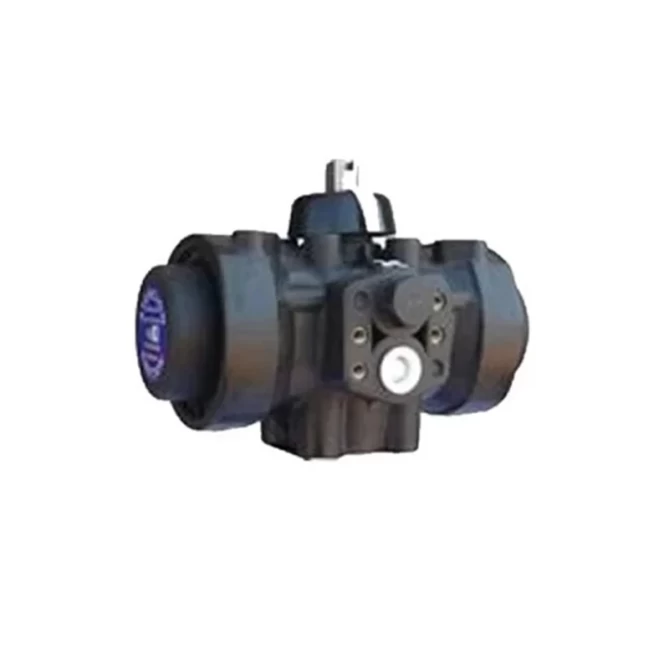

TORK-PLA Полиамидные пневматические приводы

Применение: управление шаровыми кранами, дисковыми затворами и демпферами в агрессивных средах,
а также использование в химической, пищевой, оросительной и рыбной промышленности.

Размер: TORK PPL..DA

Давление питания: 4–8 бар

Выходной крутящий момент: 17 … 165 Н·м (при 6 бар)

Корпус: полиамид, армированный стекловолокномКрышки и поршни: полиамид, армированный стекловолокном

Температура: –32 ºC … +90 ºC

Присоединение к клапану: по стандарту ISO 5211

Подключение концевого выключателя: стандарт Namur, VDI/VDE 3845

Подключение позиционера: стандарт Namur, VDI/VDE 3846

Подключение направляющего клапана: стандарт Namur, VDI/VDE 3847

Стандарты: IEC 61508: SIL3, ATEX 94/9/EC (EX II 2 GD c IP67 T6)

Преобразование в односторонний привод: выполняется заменой пружины и крышки

Модель

Двухдействующие крутящие моменты привода (Н·м) / Рабочее давление (бар)

PPL..DA

14

16

17

20

0,33

PPL00..DA

20

23

25

29

0,76

PPL10..DA

58

65

71

84

1,41

PPL20..DA

136

151

165

195

2,94

Модель

Количество пружин

0º .. 90º

Крутящий момент одностороннего привода (Н·м) / Рабочее давление (бар)

Масса

5

5,5

6

7

Начало

Конец

Начало

Конец

Начало

Конец

Начало

Конец

Начало

Конец

Kg

PPL..SR

4 + 4

10

6

7

4

9

5

11

7

14

10

0,47

PPL00..SR

4 + 4

16

11

9

5

11

7

12

9

18

13

1,03

PPL10..SR

4 + 4

47

32

26

12

32

18

39

24

51

37

2,15

PPL20..SR

4 + 4

103

64

72

33

87

48

101

61

131

91

4,95
