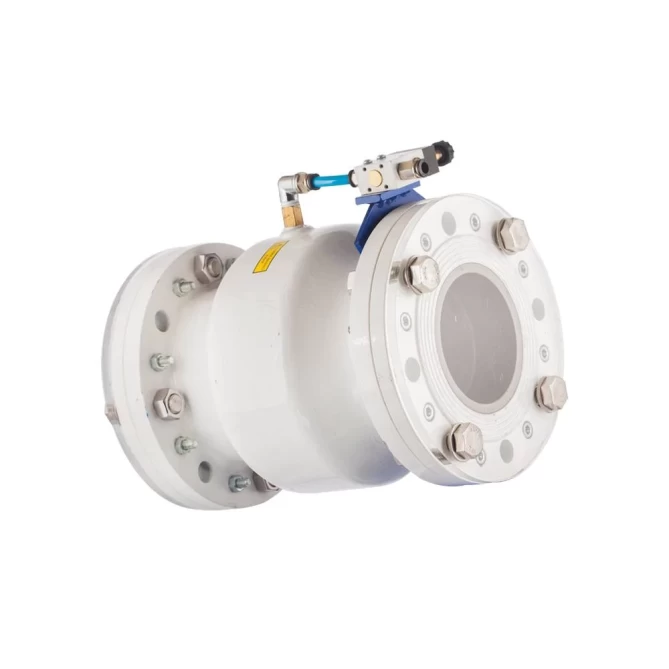

TORK PF серия – фланцевый pinch-клапан

Место применения: гранулированные материалы, порошковые вещества, цемент, мел, угольная пыль, коррозионные среды, абразивные жидкости и т.п.

Корпус: алюминий; по запросу — нержавеющая сталь, литая сталь

Уплотнение: EPDM, нитрил, силикон, натуральная резина, устойчивая к пищевым продуктам, износу и высоким температурам

PN: NW 40…NW 500, фланцевые или резьбовые соединения

Управляющее давление: 2…6 бар

Присоединение: фланцевое или резьбовое

Диаметры: производится для трубопроводов от 40 мм до 500 мм

Примечания: для управления рекомендуется 3/2-ходовой соленоидный клапан; режим управления — on/off

Размер

Код типа

NW40

TORK-PF.07.400E

NW50

TORK-PF.08.600E

NW65

TORK-PF.09.600E

NW80

TORK-PF.10.750E

NW100

TORK-PF.12.1000E

NW125

TORK-PF.17.1200E

NW150

TORK-PF.19.1450E

NW200

TORK-PF.20.1900E

NW250

TORK-PF.23.2500E

NW300

TORK-PF.24.2900E

NW400

TORK-PF.25.3900E

NW500

TORK-PF.26.4900E

Pinch-клапаны подключаются к процессу с помощью фланцевого или резьбового присоединения.
Работа осуществляется в режиме on-off под управлением пневматики.
Внутри клапана размещена эластичная диафрагма (втулка).

Эта диафрагма под действием пневматического давления перекрывает или открывает поток твёрдой среды, обеспечивая 100% герметичность.
Управляющее давление составляет 2…6 бар.

Преимущества pinch-клапанов

  • Беспрепятственный поток продукта
  • Отсутствие риска засорения
  • Минимальный расход воздуха
  • Длительная герметичность
  • Минимальное сопротивление трению
  • Лёгкая конструкция
  • Не требует обслуживания
