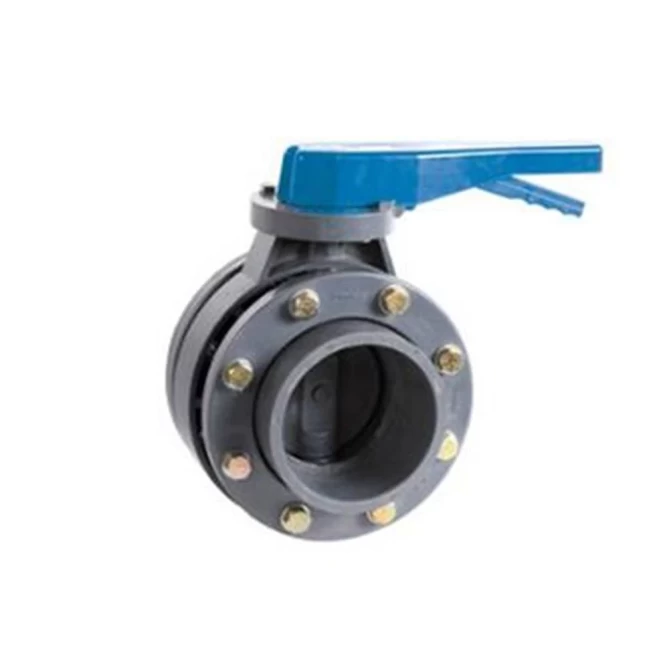

TORK-KV.W 812 серия wafer дисковый клапан из ПВХ

Серия TORK-KV812 PVC дисковых клапанов имеет фланцевое и сварное соединение корпуса из ПВХ, также используется как клапан для систем очистки.

Области применения: кислоты, вода, агрессивные среды, пищевые и гигиенические жидкости, бассейны, системы очистки

Особенности PVC дисковых клапанов:

Очень прочная бесшовная механическая конструкция

Корпус и диск из U.P.V.C

Система уплотнения EPDM и кольца O-Ring для полной герметичности

Тефлоновые подшипники

Прочно установленный, полностью осевой, цинкованный стальной сердечник благодаря точному литью

Надежная система фиксации и рычаг

Точная регулировка расхода с фиксацией в пределах 10 градусов

Возможность поворота фиксирующей пластины и рычага на 180 градусов

Специальный индикатор и стрелочная система, показывающие положение диска

Клин для предотвращения неправильной установки рычага

Специальная конструкция, при которой рабочая среда не контактирует с металлическими частями

Болты, гайки и пружины из нержавеющей стали

Опора для крепления клапана к полу

Эргономичный дизайн с закругленными краями и углами

размер

тип №

диск

уплотнение

давление

температура

верхний фланец

NW80

TORK-KV812.80

PVC

EPDM

0-10 bar

-10..95 C

F03 /F04

NW100

TORK-KV812.100

PVC

EPDM

0-10 bar

-10..95 C

F04 /F05

NW125

TORK-KV812.125

PVC

EPDM

0-10 bar

-10..95 C

F04 /F05

NW125

TORK-KV812.125

PVC

EPDM

0-10 bar

-10..95 C

NW150

TORK-KV812.150

PVC

EPDM

0-10 bar

-10..95 C

NW200

TORK-KV812.200

PVC

EPDM

0-10 bar

-10..95 C

NW200

TORK-KV812.200

PVC

EPDM

0-10 bar

-10..95 C

NW250

TORK-KV812.250

PVC

EPDM

0-10 bar

-10..95 C

Когда дисковый клапан полностью закрыт, процент открытия равен «0», а при полностью открытом — «100».
Для определения количества воды, проходящей через клапан в любом положении, используют процент открытия клапана и соответствующий ему относительный процент расхода (Kv) = a.
Из диаграммы расхода в зависимости от разницы давления по обе стороны клапана определяют Kv100 = b. При температуре 20°C количество воды, проходящей через клапан, вычисляется по формуле: a × b литров в минуту.

Пример: При температуре 20°C и давлении 0,5 бар вода должна быть слита из дискового клапана D 110 DN100 (4”) до давления 0 бар.
Если диск клапана открыт на 45°, количество воды в литрах в минуту определяется следующим образом: процент открытия клапана = 50%, соответствующий Kv50 = 30%.
С диаграммы расхода по разнице давления при 0,5 бар Kv100 = 4800 литров/мин.
Тогда 0,30 × 4800 = 1440 литров/мин.
