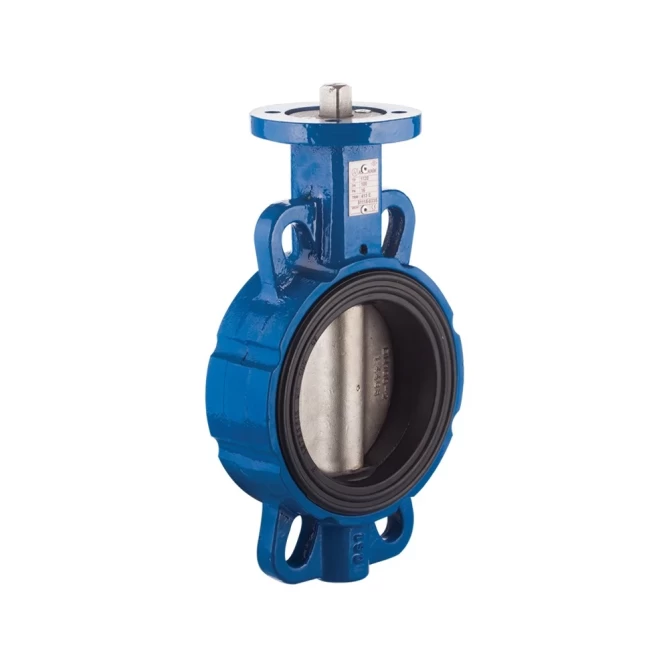

TORK-KV.W 1120 серия wafer дисковый клапан

Серия TORK-KV.W 1120 дисковых клапанов типа wafer имеет цельный корпус и предназначена для тяжелых промышленных процессов.

Сфера применения: вода, воздух, горячая вода, системы очистки, химическая промышленность, текстильная и крашечная промышленность, отопление и охлаждение, бойлеры, пар

Код продукта: TORK-KV.W 1120, дисковый клапан с ручным управлением рычагом

Корпус: GG 25 серый чугун, эпоксидное покрытие или покрытие Rilsan

Диск: нержавеющая сталь 316, или GGG50 шаровидный чугун с покрытием Rilsan, или 304SS (указать при заказе)

Уплотнение: EPDM, или NBR, FKM, PTFE, SILICONE, EPDMH (указать при заказе)

Рабочее давление: PN6 (по желанию PN10 и PN16 бар)

Рабочая температура: EPDM (-30…110 °C), по специальному запросу укажите тип уплотнения

Шток: нержавеющая сталь AISI 420

Тип управления: ручное управление, с редуктором или автоматическое с приводами

Обслуживание и поддержка после продажи: быстрая доставка и сервис

размер

тип №

диск

уплотнение

давление

температура

верхний фланец

NW25

TORK-KV.W1112.25

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW32

TORK-KV.W1112.32

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW40

TORK-KV.W1112.40

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW50

TORK-KV.W1120.50

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW65

TORK-KV.W1120.65

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW80

TORK-KV.W1120.80

AISI316

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

TORK-KV.W1120.100

AISI316

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

TORK-KV.W1120.125

AISI316

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

TORK-KV.W1120.150

AISI316

EPDM

0-10 bar

-30..130 C

F05

NW200

TORK-KV.W1120.200

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW250

TORK-KV.W1120.250

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW300

TORK-KV.W1120.300

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW350

TORK-KV.W1120.350

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW400

TORK-KV.W1120.400

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW 450

TORK-KV.W1120.450

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW500

TORK-KV.W1120.500

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW600

TORK-KV.W1120.600

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

Дисковый клапан типа TORK-KV.W1120 может использоваться во всех общих применениях и имеет 4 ушка (semi-lug).

Корпус, диск и шток выполнены из одного блока. Благодаря конструкции диска, данный тип обеспечивает минимальные потери давления. В зависимости от места и назначения использования, для выбора материала поверхностей, контактирующих с рабочей средой напрямую или косвенно, можно проверять список деталей и материалов.

Возможны различные варианты материалов, а также изготовление клапанов нестандартных размеров по запросу.

Клапаны типа TORK-KV.W1120 с ручным управлением маховиком выпускаются для NW32...NW300, а с зубчатым редуктором — для NW350...NW600.
