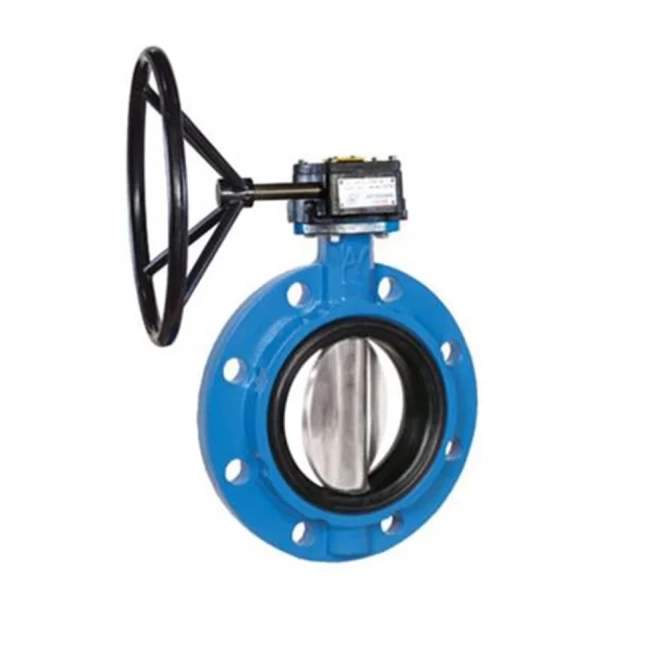

TORK-KV.L 1130 серия однофланцевый дисковый клапан gallery image 1
TORK-KV.L 1130 серия однофланцевый дисковый клапан gallery image 1

TORK-KV.L 1130 серия однофланцевый дисковый клапан

Сфера применения: вода, воздух, горячая вода, системы очистки, химическая промышленность, текстильная и крашечная промышленность, отопление и охлаждение, бойлеры, пар и другие среды, для перекрытия конца линии

Код продукта: TORK-KV.L 1130, с ручным управлением и управлением с зубчатым редуктором

Корпус: GG 25 серый чугун, эпоксидное покрытие или покрытие Rilsan

Диск: нержавеющая сталь 316, или GGG50 шаровидный чугун с покрытием Rilsan, или 304SS (указать при заказе)

Уплотнение: EPDM (-30…130 °C), или NBR, FKM, PTFE, SILICONE, EPDMH (указать при заказе)

Рабочее давление: разработан для низкого и высокого давления. PN 10 бар (по желанию PN6, PN16 бар)

Рабочая температура: EPDM (-30…130 °C), по специальному запросу укажите тип уплотнения

Шток: нержавеющая сталь AISI 420

Управление: ручное, маховиком, а также автоматическое с приводами

размер

тип №

диск

уплотнение

давление

температура

верхний фланец

NW50

TORK-KV.L1130.50

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW65

TORK-KV.L1130.65

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW80

TORK-KV.L1130.80

AISI316

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

TORK-KV.L1130.100

AISI316

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

TORK-KV.L1130.125

AISI316

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

TORK-KV.L1130.150

AISI316

EPDM

0-10 bar

-30..130 C

F05

NW200

TORK-KV.L1130.200

AISI316

EPDM

0-10 bar

-30..130 C

NW250

TORK-KV.L1130.250

AISI316

EPDM

0-10 bar

-30..130 C

NW300

TORK-KV.L1130.300

AISI316

EPDM

0-10 bar

-30..130 C

NW350

TORK-KV.L1130.350

AISI316

EPDM

0-10 bar

-30..130 C

NW400

TORK-KV.L1130.400

AISI316

EPDM

0-10 bar

-30..130 C

NW 450

TORK-KV.L1130.450

AISI316

EPDM

0-10 bar

-30..130 C

NW500

TORK-KV.L1130.500

AISI316

EPDM

0-10 bar

-30..130 C

NW600

TORK-KV.L1130.600

AISI316

EPDM

0-10 bar

-30..130 C

Серия TORK-KV.L 1130 дисковых клапанов типа Lug с цельным корпусом предназначена для промышленного использования и тяжелых технологических процессов.

Односторонний фланцевый дисковый клапан типа TORK-KV.L 1130 может использоваться во всех общих применениях, а также на концах линий для заглушки и слива. В отличие от клапана типа Wafer 1110, его ушки обеспечивают лёгкость подключения к фланцу линии или демонтажа трубопровода за клапаном.

В зависимости от места и назначения использования можно проверять список деталей и материалов для выбора соответствующего материала поверхностей, контактирующих с рабочей средой напрямую или косвенно. Возможны различные варианты материалов, а также изготовление клапанов нестандартных размеров по запросу.

Клапаны типа TORK-KV.L 1130 с ручным управлением маховиком выпускаются для NW32...NW300, а с зубчатым редуктором — для NW350...NW600.
