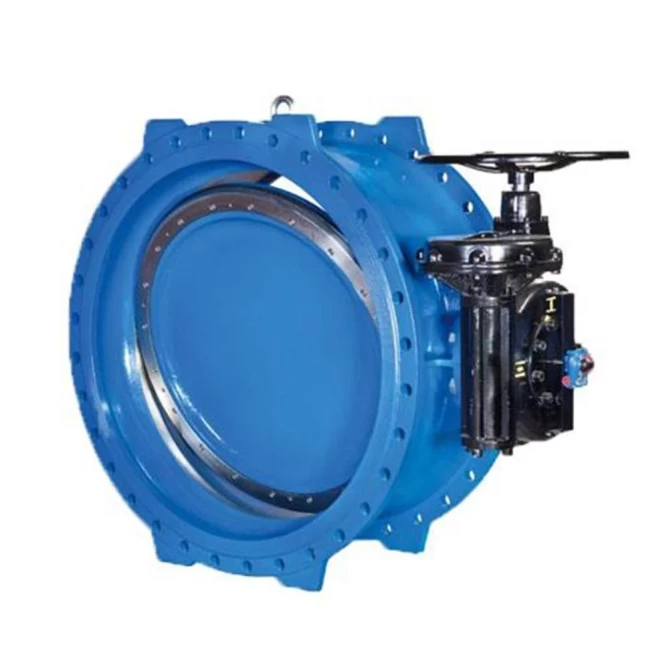

TORK-KV 2010 серия двухфланцевый дисковый клапан с двойной эксцентрикой

Сфера применения: вода, системы очистки, дамбы, трубопроводы, линии орошения

Код продукта: TORK-KV 2010 (по запросу добавляется: G, SB)

Тип клапана: двухфланцевый дисковый клапан (двойная эксцентрика, эксцентричный шток)

DN/NPS: DN 150 - DN 3000 (6" - 120")

Рабочее давление: PN 10, PN 16, PN 25, PN 40

Фланцевое соединение: PN 10, PN 16, PN 25, PN 40

Фланец привода: ISO 5211

Маркировка: EN 19

Норма: EN 558-1/14

Стандарт испытаний: EN 12266-1

размер

тип №

диск

уплотнение

давление

температура

верхний фланец

NW150

TORK-KV.2010.150

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW200

TORK-KV..2010.200

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW250

TORK-KV.2010.250

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW300

TORK-

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW350

TORK-KV.W1120.350

AISI316

EPDM

0-10 bar

-30..130 C

F03

NW400

TORK-KV.2010.250

AISI316

EPDM

0-10 bar

-30..130 C

F03 /F04

NW450

TORK-KV.2010.250

AISI316

EPDM

0-10 bar

-30..130 C

F04 /F05

NW500

TORK-KV.2010.500

AISI316

EPDM

0-10 bar

-30..130 C

F04 /F05

NW600

TORK-KV.2010.600

AISI316

EPDM

0-10 bar

-30..130 C

F05

NW700

TORK-KV.2010.700

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW800

TORK-KV.2010.800

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW900

TORK-KV.2010.900

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW1000

TORK-KV.2010.1000

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW1100

TORK-KV.W.1100

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW 1200

TORK-KV.2010.1200

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

NW3000

TORK-KV.2010.3000

AISI316

EPDM

0-10 bar

-30..130 C

ISO 5211

Двухфланцевый дисковый клапан TORK-KV 2010 имеет конструкцию с двойной эксцентрикой (эксцентричный шток). Благодаря прижимному кольцу и эластомерному седлу, установленному на диске, обеспечивается полная герметичность. Системы управления могут быть с маховиком/редуктором, электрическим приводом, пневматическим или гидравлическим приводом.
