TORK-GA12 Серия Газовых Сигнализаторов с Сухим Контактным Выходом

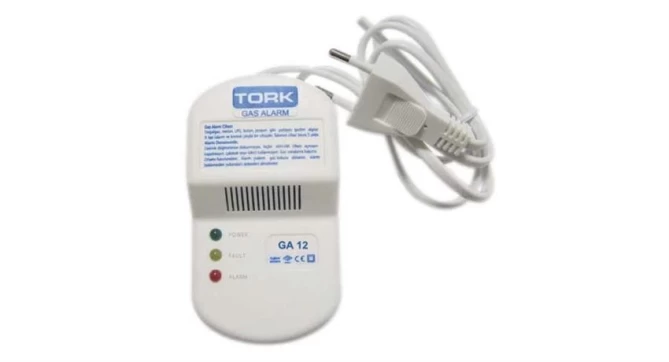

TORK-GA12 Серия Газовых Сигнализаторов с Сухим Контактным Выходом gallery image 1
TORK-GA12 Серия Газовых Сигнализаторов с Сухим Контактным Выходом gallery image 1

TORK-GA12 Серия Газовых Сигнализаторов с Сухим Контактным Выходом

Обнаруживаемые газы: Природный газ (метан), LPG (сжиженный нефтяной газ)

Тип устройства: Тип A (визуальная сигнализация, звуковая сигнализация и выходной сигнал)

Визуальное оповещение: Зеленый – система активна, Красный – тревога, Желтый – неисправность

Тип сенсора: Полупроводниковый (5V ± 0,1)

Материал корпуса: ABS

Время калибровки: 1,5 минуты

Время реакции: <10 секунд

Звуковое оповещение: Пьезоэлектрический звонок

Интенсивность звука (тревога): 85 dB

Рабочее напряжение: 230 V AC, 2,5 VA ±10%, 50/60 Hz

Выходной сигнал (реле): 230 V AC, 7A, нормально разомкнутый (Сухой контакт)

Потребляемая мощность: 3 W

Диапазон обнаружения газа: 3–20 LEL (APS)

Степень защиты: IPX2D

Область применения: Дом и аналогичные помещения

Рабочая температура: -10 °C … +50 °C

Относительная влажность: 0–95%

Размеры корпуса: 60 мм × 100 мм × 45 мм

Справочные стандарты: EN 50194-1, EN 60335-1, EN 60079-29-1, EN 50244

КАТАЛОГ ПРОДУКЦИИ
ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

Принцип работы
Газовый сигнализатор — это устройство для обнаружения взрывоопасных газов в окружающей среде. Обнаруживаемые газы могут содержать метан (CH4), пропан (C3H8) и бутан (C4H10) или их смесь.

Природный газ состоит из метана. LPG производится из бутана, пропан — смесь этих двух газов.

При подаче напряжения 230 V AC, 50/60 Hz загорается зеленый светодиод.
После 1,5 минуты калибровки (время прогрева сенсора) устройство становится активным. До окончания калибровки не используйте тестовый газ.

После завершения калибровки, если концентрация газа превышает порог, сенсор обнаруживает газ и в течение 10 секунд подает визуальную и звуковую сигнализацию.
Пока утечка газа сохраняется на высоком уровне, устройство продолжает сигнализировать.
Когда уровень утечки падает ниже порога тревоги, устройство автоматически возвращается в нормальный режим и готово к повторному обнаружению.
Если отсутствует электропитание, устройство не работает.

При необходимости закрыть газовый клапан или удалить газ из помещения во время аварийной ситуации, можно использовать реле выхода газового сигнализатора.
Ток через реле должен быть меньше 7 A, напряжение на выходе — 230 V AC.

Основные сведения
Газовые сигнализаторы предназначены для предупреждения о любых утечках природного газа или LPG в домах и аналогичных помещениях.

Газовый сигнализатор устанавливается стационарно и работает непрерывно.
С помощью выхода реле в случае тревоги можно автоматически управлять устройствами, такими как вентиляторы, сирены, газовые запорные клапаны.

Нижний предел взрываемости (LEL) — это концентрация воздуха или определенного воспламеняющегося газа, при которой не возникает взрыва или вспышки.
Для природного газа LEL = 0,5%, для LPG = 2%.

Газовый сигнализатор подает звуковой и световой сигнал еще до достижения концентрацией 1/5 LEL:

Для природного газа: уровень тревоги 0,5% или 5000 ppm

Для LPG: уровень тревоги 0,3% или 3000 ppm
