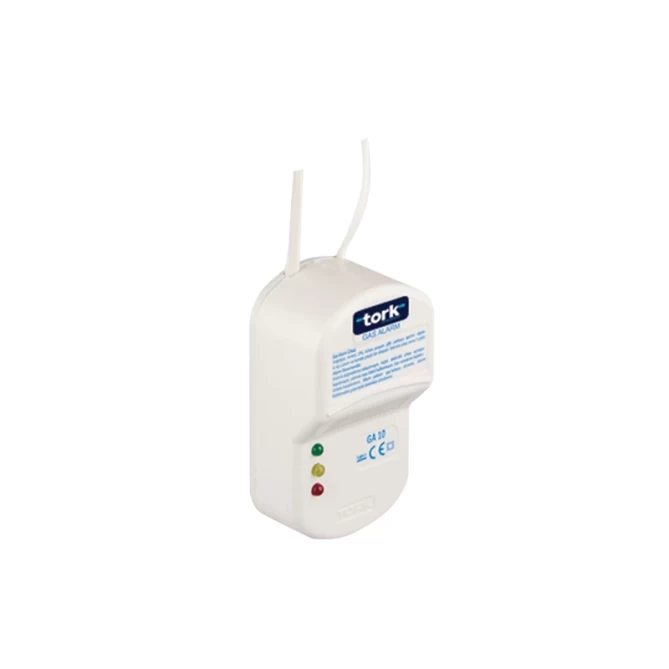

TORK-GA10 Серия Газовых Сигнализаторов

TORK-GA10 Серия Газовых Сигнализаторов gallery image 1
TORK-GA10 Серия Газовых Сигнализаторов gallery image 1

TORK-GA10 Серия Газовых Сигнализаторов

Обнаруживаемые газы: Природный газ (метан), LPG (сжиженный нефтяной газ)

Тип устройства: Тип A (визуальная сигнализация, звуковая сигнализация и выходной сигнал)

Визуальное оповещение: Зеленый – система активна, Красный – тревога, Желтый – неисправность

Тип сенсора: Полупроводниковый (5V ± 0,1)

Материал корпуса: ABS

Время калибровки: 1,5 минуты

Время реакции: <10 секунд

Звуковое оповещение: Пьезоэлектрический звонок

Интенсивность звука (тревога): 85 dB

Рабочее напряжение: 230 V AC 2,5 VA ±10%, 50/60 Hz

Выходной сигнал (реле): 230 V AC, 7A, нормально разомкнутый (NA)

Потребляемая мощность: 3 W

Диапазон обнаружения газа: 3–20 LEL (APS)

Степень защиты: IPX2D

Область применения: Дом и аналогичные помещения

Рабочая температура: -10 °C … +50 °C

Относительная влажность: 0–95%

Размеры корпуса: 60 мм × 100 мм × 45 мм

Нормативные стандарты: EN 50194-1, EN 60335-1, EN 60079-29-1, EN 50244

КАТАЛОГ ПРОДУКЦИИ
ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

Назначение газового сигнализатора

TORK, серия GA10 газовый сигнализатор обычно используется на кухнях, в ресторанах и котельных.
На кухнях обнаруживает утечку природного газа или LPG (в кухнях с баллонами LPG) и подает световой и звуковой сигнал, а также формирует контактный выход.
При подключении к ручному (механическому) управляемому соленоидному клапану TORK, клапан закрывается, предотвращая поступление газа в здание.
После ремонта и устранения опасности на кухне, вручную возвращается в рабочее состояние, и подача газа возобновляется.
В ресторанах или котельных предпочтительно использовать модели с ATEX сертификатом GA20 или GA21.

Принцип работы

Газовый сигнализатор — это устройство, обнаруживающее взрывоопасные газы в окружающей среде.
Обнаруживаемые газы могут содержать метан (CH4), пропан (C3H8) и бутан (C4H10) или их смесь.

Природный газ состоит из метана. LPG — из бутана, пропан — смесь этих двух газов.
При подаче напряжения 230V AC 50/60Hz загорается зеленый светодиод.
После 1,5 минуты (время прогрева сенсора) устройство становится активным. До окончания калибровки не используйте тестовый газ.
Если концентрация газа превышает порог, сенсор обнаруживает газ и в течение 10 секунд подает визуальную и звуковую тревогу.
Пока утечка газа сохраняется на высоком уровне, устройство продолжает сигнализировать.
Когда уровень утечки ниже порога, устройство возвращается в нормальный режим и готово к повторному обнаружению.
Если электричество отсутствует, устройство не работает.

При необходимости закрыть газовый клапан или удалить газ из помещения в аварийной ситуации, используется выходное реле газового сигнализатора.
Ток через реле должен быть меньше 7A, напряжение на выходе — 230V AC.

Основные сведения

Газовые сигнализаторы предназначены для предупреждения о любых утечках природного газа или LPG в домах и аналогичных помещениях.

Газовый сигнализатор устанавливается стационарно и работает непрерывно.

Нижний предел взрываемости (LEL) — концентрация газа, при которой газ не образует взрывоопасной смеси.
Для природного газа LEL = 0,5%, для LPG = 2%.
Газовый сигнализатор подает звуковой и световой сигнал до достижения концентрацией 1/5 LEL.

Для природного газа: уровень тревоги 0,5% или 5000 ppm

Для LPG: уровень тревоги 0,3% или 3000 ppm
