TORK-EX GA22 Серия ATEX Газовый сигнализатор с сухим контактным выходом

TORK-EX GA22 Серия ATEX Газовый сигнализатор с сухим контактным выходом gallery image 1
TORK-EX GA22 Серия ATEX Газовый сигнализатор с сухим контактным выходом gallery image 1

TORK-EX GA22 Серия ATEX Газовый сигнализатор с сухим контактным выходом

Обнаруживаемые газы: Природный газ (метан), LPG (сжиженный нефтяной газ)

Тип устройства: Тип A (визуальная сигнализация, звуковая сигнализация и выходной сигнал)

Визуальное предупреждение: Зеленый — система активна, Красный — тревога, Желтый — неисправность

Тип датчика: Полупроводниковый (5V ± 0,1)

Материал корпуса: ABS

Время калибровки: 1,5 минуты

Время реакции: <10 секунд

Звуковое предупреждение: Пьезоэлектрический зуммер

Громкость сигнала (звук): 85 дБ

Рабочее напряжение: 230VAC ± 10%, 50/60 Гц

Выходной сигнал реле: Сухой контакт (Kuru Kontak)

Потребляемая мощность: 3W

Область применения: Дом и подобные помещения

Рабочая температура: -10 °C ... +50 °C

Относительная влажность: 0-95%

Габариты корпуса: 60 мм x 100 мм x 45 мм

Ссылочные стандарты: TS EN 50194-1, TS EN 60079-0, TS EN 60079-18

КАТАЛОГ ПРОДУКЦИИ
ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

Принцип работы
Газовый сигнализатор предназначен для обнаружения взрывоопасных газов в окружающей среде. Обнаруженные газы могут содержать метан (CH4), пропан (C3H8) и бутан (C4H10) или их смесь. Природный газ состоит из метана. Сжиженный нефтяной газ (LPG) состоит из бутана, а пропан — смесь этих двух газов. При подаче напряжения 230 В AC 50/60 Гц на газовый сигнализатор загорается зелёный светодиод. После 1,5 минуты (время прогрева сенсора) устройство становится активным. Не используйте тестовый газ до окончания калибровки. После калибровки, если утечка газа превышает предел, сенсор обнаруживает газ и в течение 10 секунд выдаёт визуальный и звуковой сигнал тревоги. Пока утечка газа остаётся на высоком уровне, устройство продолжает подавать сигнал тревоги. Если уровень утечки снижается ниже порогового значения, устройство автоматически возвращается в нормальное состояние и готово к обнаружению. Если электричество отсутствует, устройство не работает.

В случае необходимости, чтобы газовый вентиль был закрыт или газ был удалён из помещения при аварийной ситуации, можно использовать выходное реле газового сигнализатора. Ток реле должен быть ниже 7 А при выходном напряжении 230 В AC.

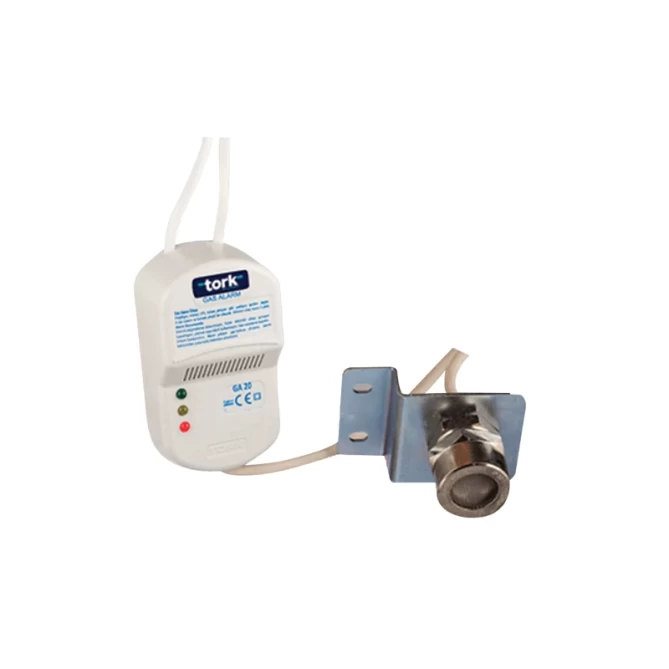

Устройство состоит из 3 (трёх) частей:

Основной корпус: Сенсор подключается к корпусу с помощью кабеля. В корпусе находятся визуальная и звуковая сигнализация. Корпус не является взрывозащищённым (Ex proof) и не должен использоваться в взрывоопасных зонах. Это устройство GA 20.

Кабель: Кабель соединяет сенсор и корпус. Может быть изготовлен на заказ разной длины. В стандартной комплектации кабель не Ex proof, но по желанию может быть изготовлен взрывозащищённым.

Взрывозащищённый сенсор (Ex proof): Сенсор закрыт в корпус Ex proof. Эта часть должна быть установлена во взрывоопасной зоне. GL.01 Ex Proof Sensor включает корпус Ex proof и кабель.

Основная информация
Взрывозащищённый сенсор газового сигнализатора предназначен для обнаружения утечек природного газа или LPG в промышленных кухнях, котельных и других потенциально взрывоопасных зонах. Устройство устанавливается стационарно и работает непрерывно. Благодаря релейному выходу в случае аварии происходит автоматическое переключение на устройства, такие как вытяжка, сирена, газовый клапан. Предел концентрации газа, при котором не происходит взрыва или воспламенения, называется нижним пределом взрываемости (LEL/APS). Для природного газа APS составляет 0,5 %, для LPG — 2 %, и сигнализация срабатывает при достижении одной пятой этих значений.

Для природного газа уровень тревоги: 0,5 % (5 на 1000) или 5000 ppm.

Для LPG уровень тревоги: 0,3 % (3 на 1000) или 3000 ppm.

Область применения
Взрывозащищённый газовый сигнализатор используется в промышленных кухнях, котельных и других потенциально взрывоопасных зонах.

Для схемы подключения и монтажа нажмите здесь.
