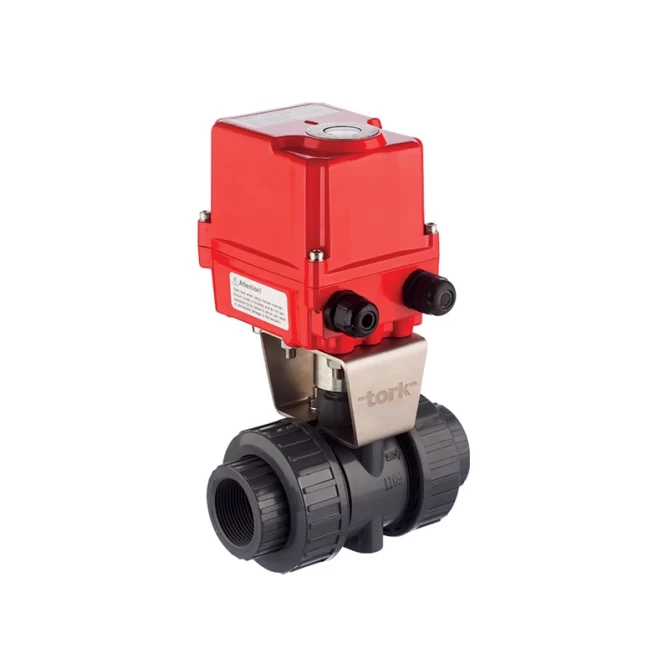

TORK-EAV 913 Электроприводной шаровой кран из ПВХ

TORK-EAV 913 Шаровой кран из PVC с электрическим приводом, 2/2-ходовой

Тип управления: On-off (опционально — пропорциональное управление, за исключением привода REA 80)

Рабочее напряжение: 220 В AC (по запросу: 24 В DC, 380 В AC)

Время открытия / закрытия: 12 … 14 сек. (50/60 Гц, поворот на 90°)

Выходной крутящий момент: 40 Нм … 60 Нм

Класс защиты: IP67

Температура окружающей среды: -20 °C … +70 °C

Присоединение привода к клапану: Стандарт ISO 5211 F03 / F05 / F07

Опции: Возможна установка локального блока управления, потенциометра, позиционного передатчика и пропорционального блока PCU

Характеристики шарового крана TORK-KV 913

Корпус: U-PVC или PPRC

Тип присоединения: Клапаны из PVC — клеевое и резьбовое соединение, клапаны из PP — сварное и резьбовое соединение
(резьбовые исполнения могут устанавливаться на металлические трубопроводы)

Присоединительные размеры: DN15 … DN110

Выбор привода: REA 40 (DN15 … DN40), REA 60 (DN50 … DN110) — используется переходной адаптер

Количество ходов: Двухходовой

Давление:
Размеры 20 мм … 63 мм выдерживают давление 16 кг/см² при 20 °C
Размеры 75 мм и 99 мм выдерживают давление 10 кг/см² при 20 °C
Размер 110 мм выдерживает давление 2 кг/см² при 20 °C

Рабочая температура среды: U-PVC — макс. 45 °C, PPRC (сварное соединение) — до 90 °C

Рабочее давление: PN10

Размер (DN)

Тип

Количество ходов

Рабочее давление

1/2"

EAV913.15AC

2/2

PN16

3/4"

EAV913.20AC

2/2

PN16

1"

EAV913.25AC

2/2

PN16

1 1/4"

EAV913.32AC

2/2

PN16

1 1/2"

EAV913.40AC

2/2

PN16

2"

EAV913.50AC

2/2

PN16
