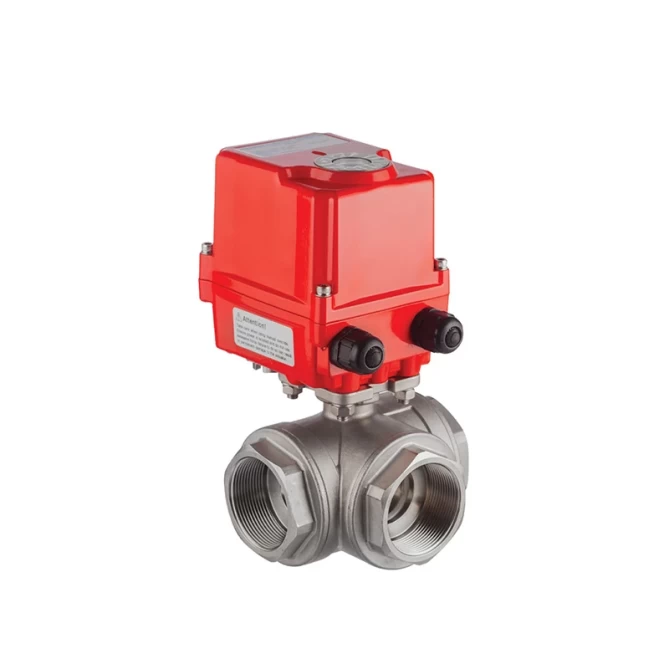

TORK-EAV 904 Электроприводной шаровой кран из нержавеющей стали

TORK-EAV 904 Резьбовой шаровой кран из нержавеющей стали с электрическим приводом, 3/2-ходовой

Тип управления: On-off (опционально — пропорциональное управление)

Рабочее напряжение: 220 В AC (по запросу: 110 В AC, 24 В DC)

Время открытия / закрытия: 13 / 14 сек. (50/60 Гц, поворот на 90°)

Выходной крутящий момент: 40 Нм, 60 Нм

Класс защиты: IP67

Температура окружающей среды: -20 °C … +70 °C

Опции: Возможна установка локального блока управления, потенциометра, позиционного передатчика и пропорционального блока PCU

Характеристики шарового крана TORK-KV 904

Корпус: Полнопроходной, из нержавеющей стали AISI 316, резьбовой

Присоединительные размеры: DN15 … DN50

Выбор привода: REA 40 (DN15 … DN25), REA 60 (DN32 и DN50)

Количество ходов: Трёхходовой

Уплотнения (O-ring): PTFE уплотнения вокруг шара и два штоковых уплотнения из PTFE

Давление: Конструкция предназначена для работы при низком и высоком давлении

Рабочая температура среды: -20 °C … +180 °C

Рабочее давление: PN40 (до DN50)

Испытания: Все клапаны проходят испытания в течение 48 часов при давлении 20 бар

По специальному запросу: Исполнения больших диаметров поставляются по запросу

Шаровой кран 3/2-ходовой серии TORK-EAV 904 с электрическим приводом On-Off и корпусом из нержавеющей стали

Размер (DN)

Тип

Количество ходов

Рабочее давление

Рабочая температура

ISO монтажный фланец

1/2"

T-EAV904.15

3/2

0-40 bar

0..150 C

F03

3/4"

T-EAV904.20

3/2

0-40 bar

0..150 C

F03

1"

T-EAV904.25

3/2

0-40 bar

0..150 C

F03 /F04

11/4"

T-EAV904.32

3/2

0-40 bar

0..150 C

F04 /F05

11/2"

T-EAV904.40

3/2

0-16 bar

0..150 C

F04 /F05

2"

T-EAV904.50

3/2

0-16 bar

0..150 C

F05
