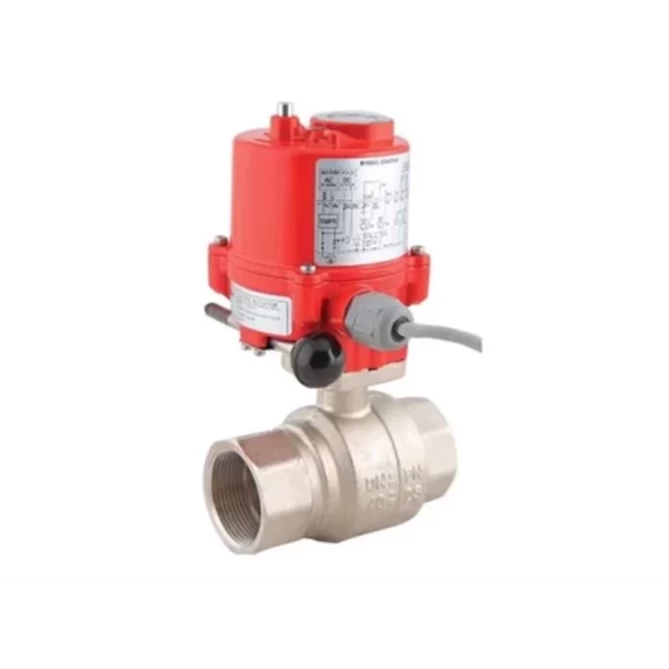

TORK-EAV 901 Электроприводной латунный шаровой кран

TORK-EAV 901 — Электроприводной латунный шаровой кран, резьбовой, 2/2-ходовой
Технические характеристики электропривода

Тип управления: On/Off (опционально — пропорциональное)

Рабочее напряжение: 220 В AC
(по запросу: 110 В AC, 24 В DC)

Время открытия / закрытия: 13 / 14 сек.
(50/60 Гц, поворот 90°)

Выходной крутящий момент: 40 Нм, 60 Нм

Степень защиты: IP67

Температура окружающей среды: –20 °C … +70 °C

Опции: Локальный блок управления, Потенциометр, Передатчик положения, Пропорциональный блок PCU

Характеристики шарового крана TORK-KV 901

Корпус: Полнопроходной, латунный, резьбовой

Диаметры подключения: DN15 … DN80

Выбор актуатора: REA 40 (DN15 … DN40); REA 60 (DN50, DN80)

Количество ходов: 2-ходовой

Уплотнения: PTFE вокруг шара, Два PTFE уплотнительных кольца штока

Давление: Конструкция подходит для низкого и высокого давления

Рабочая температура среды: –20 °C … +130 °C

Рабочее давление: PN 40 (DN15 … DN32), PN 25 (DN40, DN65), PN 16 (DN80)

Испытания: Все клапаны проходят испытания в течение 48 часов при давлении 20 бар

TORK-EAV 901 Электроприводной шаровой кран серии On/Off, 2/2-ходовой, латунный корпус

Размер (DN)

Тип

Количество ходов

Рабочее давление

Рабочая температура

ISO монтажный фланец

1/2"

T-EAV901.15

2/2

0-40 bar

0..130 C

F03

3/4"

T-EAV901.20

2/2

0-40 bar

0..130 C

F03

1"

T-EAV901.25

2/2

0-40 bar

0..130 C

F03 /F04

11/4"

T-PEV901.32

2/2

0-40 bar

0..130 C

F04 /F05

11/2"

T-EAV901.40

2/2

0-16 bar

0..130 C

F04 /F05

2"

T-EAV901.50

2/2

0-16 bar

0..130 C

F05

TORK-EAV 901P Пропорциональный электроприводной латунный шаровой кран, 2/2-ходовой

Размер (DN)

Тип

Количество ходов

Рабочее давление

Рабочая температура

ISO монтажный фланец

1/2"

T-EAV901P.15

2/2

0-40 bar

0..130 C

F03

3/4"

T-EAV901P.20

2/2

0-40 bar

0..130 C

F03

1"

T-EAV901P.25

2/2

0-40 bar

0..130 C

F03 /F04

11/4"

T-EAV901P.32

2/2

0-40 bar

0..130 C

F04 /F05

11/2"

T-EAV901P.40

2/2

0-16 bar

0..130 C

F04 /F05

2"

T-EAV901P.50

2/2

0-16 bar

0..130 C

F05
