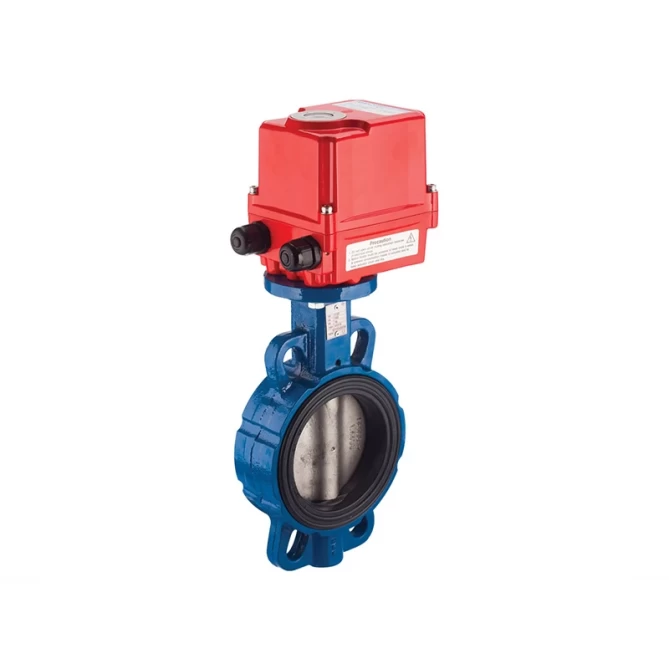

TORK-EAV 802 Электроприводной дисковый затвор типа Wafer 1120 gallery image 1
TORK-EAV 802 Электроприводной дисковый затвор типа Wafer 1120 gallery image 1

TORK-EAV 802 Электроприводной дисковый затвор типа Wafer 1120

Характеристики электрического привода TORK

Корпус: Алюминиевый, литьё под давлением, с электростатическим полиэстерным покрытием

Класс защиты: Weatherproof, IP67, NEMA 4, 6 Встроенный нагреватель для защиты от влаги (10 Вт)

Ручное управление: Расположено вне корпуса привода

Рабочее напряжение: 220 В AC, 24 В DC, 380 В AC

Время открытия / закрытия: 12 … 34 сек. (50/60 Гц, поворот на 90°)

Двигатель: Реверсивный электродвигатель, вращение в двух направлениях

Присоединение к клапану: Стандарт ISO 5211 F03 / F05 / F07

Характеристики дискового затвора (клапана-бабочки) TORK

Корпус: Серый чугун GG25 с эпоксидным покрытием (стандартный дисковый затвор серии KV.W120)

Диск: Высокопрочный чугун GGG50 с покрытием Rilsan или нержавеющая сталь AISI 304 / AISI 316

Уплотнение: EPDM (–30 °C … +130 °C) или NBR (–30 °C … +90 °C)

Рабочее давление: Конструкция предназначена для работы при низком и высоком давлении

Рабочая температура: От –30 °C до +130 °C

Вал: Нержавеющая сталь AISI 420

Электрический привод On-Off 220 В AC
Дисковый затвор wafer-типа TORK-EAV 802 с электрическим приводом

Дисковый затвор:
Wafer-тип, серия KV.W1120

Размер

Тип

Диск

Уплотнение

Рабочее давление

Рабочая температура

ISO присоединительный фланец

NW50

T-EAV802.50.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW65

T-EAV802.65.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW80

T-EAV802.80.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

T-EAV802.100.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

T-EAV802.125.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

T-EAV802.150.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F05

NW200

T-EAV802.200.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW250

T-EAV802.250.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW300

T-EAV802.300.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW350

T-EAV802.350.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW400

T-EAV802.400.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW 450

T-EAV802.450.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW500

T-EAV802.500.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW600

T-EAV802.600.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130

24 V DC On-off Kontrollü Elektrik Aktüatör

TORK-EAV 802 Elektrik Aktüatörlü Wafer Tip Kelebek Vana

Kelebek Vana: Wafer Tip KV W1120 Serisi

Размер

Тип

Диск

Уплотнение

Рабочее давление

Рабочая температура

ISO присоединительный фланец

NW50

T-EAV802.50.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW65

T-EAV802.65.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW80

T-EAV802.80.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

T-EAV802.100.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

T-EAV802.125.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

T-EAV802.150.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F05

NW200

T-EAV802.200.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW250

T-EAV802.250.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW300

T-EAV802.300.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW350

T-EAV802.350.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW400

T-EAV802.400.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW 450

T-EAV802.450.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW500

T-EAV802.500.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW600

T-EAV802.600.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

Серия TORK-EAV 802: Дисковый затвор wafer-типа с электрическим приводом

Электрический привод с поворотом на 90°

Стандартное исполнение дискового затвора:
диск — из нержавеющей стали, уплотнение — EPDM

Области применения:
Вода, горячая вода, сжатый воздух, масла, кислоты, газы, краски, цемент, пылевые среды и т.п.
