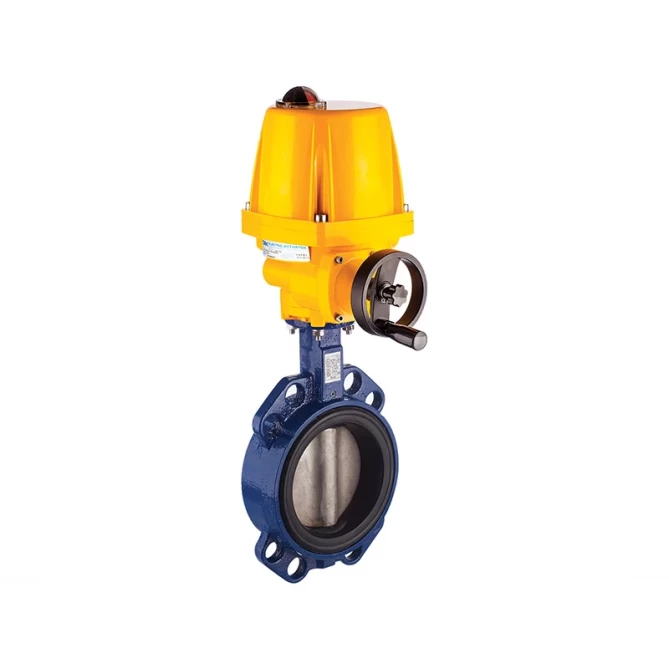

TORK-EAV 800 Электроприводной дисковый затвор типа Wafer 121

Характеристики электрического привода TORK

Корпус: Алюминиевый, литьё под давлением, с электростатическим полиэстерным порошковым покрытием

Класс защиты: Weatherproof, IP67, NEMA 4, 6
Встроенный нагреватель для защиты от влаги (10 Вт)

Ручное управление: Расположено снаружи корпуса привода

Рабочее напряжение: 220 В AC, 24 В DC, 380 В AC

Время открытия / закрытия: 12 … 34 сек. (50/60 Гц, поворот на 90°)

Двигатель: Реверсивный электродвигатель, вращение в двух направлениях

Присоединение к клапану: Стандарт ISO 5211 F03 / F05 / F07

Характеристики дискового затвора (клапана-бабочки) TORK

Корпус: Серый чугун GG25 с эпоксидным покрытием
(стандартный дисковый затвор серии KV.W121)

Диск: Высокопрочный чугун GGG50 с покрытием Rilsan или нержавеющая сталь AISI 304 / AISI 316

Уплотнение: EPDM (–30 °C … +130 °C) или NBR (–30 °C … +90 °C)

Рабочее давление: Конструкция предназначена для работы при низком и высоком давлении

Рабочая температура: От –30 °C до +130 °C

Вал: Нержавеющая сталь AISI 420

Электрический привод On-Off 220 В AC
Дисковый затвор wafer-типа TORK-EAV 800 с электрическим приводом

Дисковый затвор:
Wafer-тип, серия KV.W121

Размер

Тип

Диск

Уплотнение

Рабочее давление

Рабочая температура

ISO присоединительный фланец

NW50

T-EAV800.50.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW65

T-EAV800.65.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW80

T-EAV800.80.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

T-EAV800.100.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

T-EAV800.125.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

T-EAV800.150.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F05

NW200

T-EAV800.200.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW250

T-EAV800.250.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW300

T-EAV800.300.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW350

T-EAV800.350.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW400

T-EAV800.400.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW 450

T-EAV800.450.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW500

T-EAV800.500.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW600

T-EAV800.600.AC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

Электрический привод On-Off 24 В DC
Дисковый затвор wafer-типа TORK-EAV 800 с электрическим приводом

Дисковый затвор:
Wafer-тип, серия KV W121

Размер

Тип

Диск

Уплотнение

Рабочее давление

Рабочая температура

ISO присоединительный фланец

NW50

T-EAV800.50.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW65

T-EAV800.65.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03

NW80

T-EAV800.80.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

T-EAV800.100.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

T-EAV800.125.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

T-EAV800.150.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

F05

NW200

T-EAV800.200.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW250

T-EAV800.250.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW300

T-EAV800.300.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW350

T-EAV800.350.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW400

T-EAV800.400.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW 450

T-EAV800.450.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW500

T-EAV800.500.DC

Нержавеющая сталь

EPDM

0-10 bar

-30..130 C

NW600

T-EAV800.600.DC

Нержавеющая сталь
