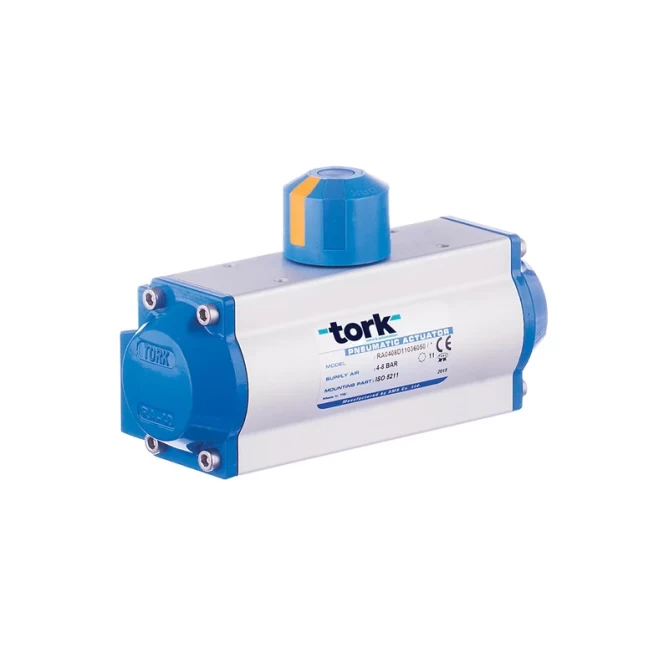

SR Серия односторонних пневматических приводов

Применение: Шаровые краны, дисковые затворы, демпферы для on/off или пропорционального управления, медицинские применения (производство масок, дыхательные аппараты и т.д.)

Размер: RA 40 SR...RA 350 SR

Давление питания: 4–8 бар

Выходной крутящий момент: 5 Нм...1943 Нм (при 6 бар)

Корпус: Алюминиевый экструзионный профиль с анодированным покрытием

Крышки и поршни: Алюминиевое литьё под давлением

Температура: -10 ºC...+80 ºC

Присоединение к клапану: По стандарту ISO 5211

Подключение концевого выключателя: Стандарт Namur, VDI/VDE 3845

Подключение позиционера: Стандарт Namur, VDI/VDE 3846

Подключение распределительного клапана: Стандарт Namur, VDI/VDE 3847

Регулировка хода: Осуществляется на двухстороннем приводе (±5°)

Аксессуары: Коробка переключателей, позиционер, ручное управление

Односторонний пневматический привод

Крутящий момент [Нм]

Присоединение к клапану

Время открытия / закрытия

Расход воздуха

Вес

Серийный номер

P:6 бар

Усилие пружины

ISO5211

[с]

[л]

SR: Односторонний

90º

90º

Открытие

Закрытие

Открытие

Закрытие

(кг)

TORK-RA40SR

10.3

4.4

9.5

3.7

F03/F04/F05

0.26

0.34

0.09

0

1,150

TORK-RA52.SR

23

9.7

22.6

9.2

F04/F05/F07

0.33

0.38

0.17

0

TORK-RA60.SR

25.6

10.7

25.1

10.3

F04/F05/F07

0.33

0.38

0.17

0

2

TORK-RA75.SR

60.4

29.8

58.5

27.9

F05/F07

0.48

0.57

0.5

0

TORK-RA80.SR

67.1

33.1

65

31

F05/F07

0.48

0.57

0.5

0

4,50

TORK-RA100.SR

111.2

69.4

90.8

49

F07/F10

0.63

0.95

0.73

0

6,650

TORK-RA120.SR

218.3

151.1

154

86.8

F07/F10

1.15

1.47

1.61

0

11,900

TORK-RA143.SR

362

85

216

493,2

F10/F14

2

4

2.65

1.94

20,60

TORK-RA160.SR

481.7

305.7

283.3

459.3

F10/F14

3.8

3.5

3.25

0

25,950

TORK-RA200.SR

836.7

607.8

663.3

892.2

F14/F16

4.8

4.4

6.41

0

52

TORK-RA270.SR

1955.8

1417.7

1568.4

1030.4

F16

5.3

4.75

13.75

0

80

TORK-RA350.SR

3121.4

1943.1

3129.2

1950

F16

6.2

5.3

25

0

175

Код продукта CAD-файл
RA040SR09036050-B
RA040SR09042000-B
RA040SR11036050-B
RA040SR11042000-B
RA052SR09050070-B
RA052SR11042070-B
RA060SR09042070-B
RA060SR09050070-B
RA060SR11042070-B
RA060SR11050070-B
RA060SR14042070-B
RA060SR14050070-B
RA080SR11050070-B
RA080SR14050070-B
RA080SR17050070-B
RA100SR14070102-B
RA100SR17070102-B
RA100SR22070102-B
RA120SR17070102-B
RA120SR22070102-B
RA143SR22102140-B
RA143SR27102140-B
RA160SR22102140-B
RA160SR27102140-B
RA200SR36140000-B
RA200SR36165000-B
RA270SR46165000-B-00
RA350SR36165000-B
