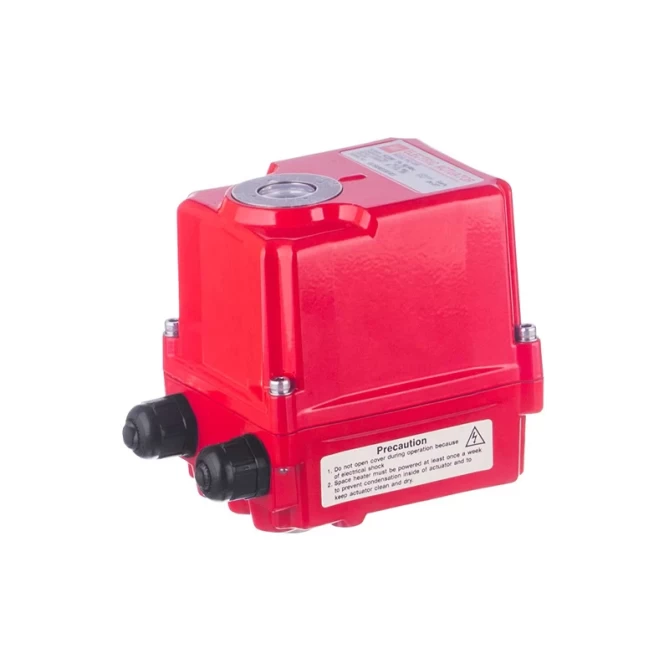

Серия TORK‑REA 60 On/Off Электрических Актуаторов

Стандартные характеристики электрического актуатора REA60:

Корпус : алюминиевый литьевой, электростатическое полиэстеровое покрытие

Выходной крутящий момент : 60 Н·м

Класс защиты корпуса : Weatherproof, IP65, внутри корпуса имеется нагреватель для защиты от влаги (2 Вт)

Ручной блок управления : находится под корпусом актуатора, открытие/закрытие выполняется за 8 оборотов

Напряжение питания : 220 V AC - 0,2 A (по запросу 110 V AC - 0,4 A, 24 V DC - 1,7 A)

Время открытия/закрытия : 12–14 с (50–60 Гц, угол поворота 90°)

Двигатель : реверсивный мотор, вращение в двух направлениях

Конечные выключатели : 2 шт. T.KT.Y граничных выключателя, 250 V AC, 3A

Температура рабочей среды : -20°C … 70°C

Кабельный ввод : 2 × PG13,5

Присоединительный фланец к вентилю : стандарт ISO5211, F03/F04/F07

Время открытия/закрытия : 12–14 с

Опция : Пропорциональный блок управления (входной/выходной сигнал 4–20 mA)

Тип №

Крутящий момент (Н·м)

Рабочее напряжение

Тип управления

Время открытия/закрытия

Присоединительный фланец к вентилю

TORK REA 60

60 Nm

110/220 VAC 0,19A

Вкл/Выкл

12...14

Секунда

ISO F03/F05 Фланец

50/60 Hz

TORK REA 60-1

60 Nm

24 VDC

Вкл/Выкл

11...14 Секунда

ISO F03/F05 Фланец

Схемы электрических подключений

Тип №

Схема подключения AC

Схема подключения DC

TORK REA 60

REA-60 230V AC Вкл/Выкл

REA-60 24 V AC DC

REA60 230V AC Пропорциональный

REA 60 24V DC Пропорциональный

Электрические актуаторы являются одними из самых часто используемых элементов управления для клапанов. Они применяются для управления множеством клапанов, таких как шаровые клапаны, дисковые клапаны и затворы типа «плаг».

Серия электрических актуаторов REA имеет компактный, лёгкий и малогабаритный дизайн. Корпус окрашен полиэстеровым покрытием, устойчивым к коррозии. Доступны варианты с крутящим моментом от 40 Н·м до 3000 Н·м. Существуют модели Вкл/Выкл и пропорциональные.
