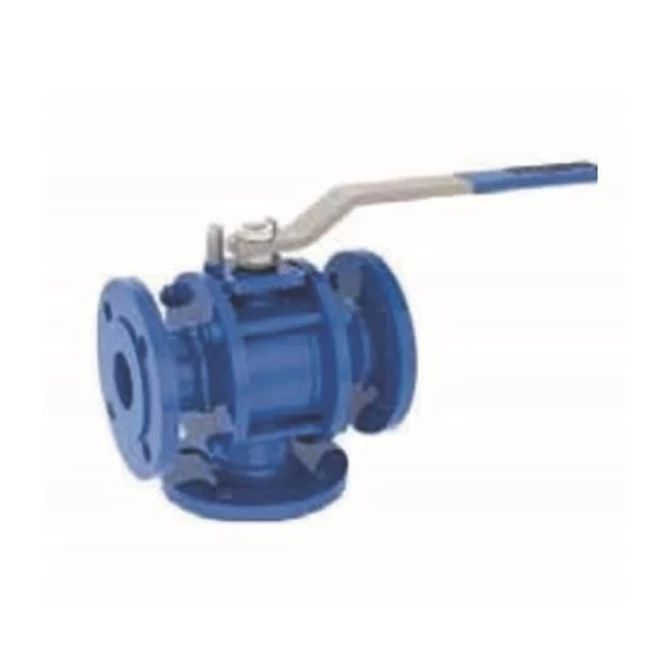

Серия TORK-KV 908F: углеродистые стальные шаровые краны с фланцевым соединением, 3/2 ходовые. gallery image 1
Серия TORK-KV 908F: углеродистые стальные шаровые краны с фланцевым соединением, 3/2 ходовые. gallery image 1

Серия TORK-KV 908F: углеродистые стальные шаровые краны с фланцевым соединением, 3/2 ходовые.

Серия TORK-KV908F: трехходовой шаровой кран типа L с фланцевым соединением, корпус из углеродистой стали, верхний фланец (тип с фланцевым соединением для привода ISO5211)

Размер

Номер типа

Количество проходов

Давление

Температура

Фланец соединения ISO

NW15

TORK-KV908F.15

3.Şub

0-16 bar

-30..180 C

F03

NW20

TORK-KV908F.20

3.Şub

0-16 bar

-30..180 C

F03

NW25

TORK-KV908F.25

3.Şub

0-16 bar

-30..180 C

F03 /F04

NW32

TORK-KV908F.32

3.Şub

0-16 bar

-30..180 C

F04 /F05

NW40

TORK-KV908F.40

3.Şub

0-16 bar

-30..180 C

F04 /F05

NW50

TORK-KV908F.50

3.Şub

0-16 bar

-30..180 C

F05

NW65

TORK-KV908F.65

3.Şub

0-16 bar

-30..180 C

ÖZEСПЕЦИАЛЬНЫЙL

NW80

TORK-KV908F.80

3.Şub

0-416ar

-30..180 C

СПЕЦИАЛЬНЫЙ

NW100

TORK-KV908F.100

3.Şub

0-16 bar

-30..180 C

СПЕЦИАЛЬНЫЙ

NW125

TORK-KV908F.125

3.Şub

0-16 bar

-30..180 C

СПЕЦИАЛЬНЫЙ

NW150

TORK-KV908F.150

3.Şub

0-16

-30..180 C

СПЕЦИАЛЬНЫЙ

NW200

TORK-KV908F.200

3.Şub

0-16 bar

-30..180 C

СПЕЦИАЛЬНЫЙ

Серия TORK-KV 908K с рукояткой (ручное управление), корпус из углеродистой стали, фланцевое соединение, трехходовой шаровой кран типа L

Размер

Номер типа

Количество проходов

Давление

Давление

NW15

TORK-KV908K.15

3.Şub

0-16 bar

-30..180 C

NW20

TORK-KV908K.20

3.Şub

0-16 bar

-30..180 C

NW25

TORK-KV908K.25

3.Şub

0-16 bar

-30..180 C

NW32

TORK-KV908K.32

3.Şub

0-16 bar

-30..180 C

NW40

TORK-KV908K.40

3.Şub

0-16 bar

-30..180 C

NW50

TORK-KV908K.50

3.Şub

0-16 bar

-30..180 C

NW65

TORK-KV908K.65

3.Şub

0-16 bar

-30..180 C

NW80

TORK-KV908K.80

3.Şub

0-16 bar

-30..180 C

NW100

TORK-KV908K.100

3.Şub

0-16 bar

-30..180 C

NW125

TORK-KV908K.125

3.Şub

0-16 bar

-30..180 C

NW150

TORK-KV908K.150

3.Şub

0-16 bar

-30..180 C

NW200

TORK-KV908K.200

3.Şub

0-16 bar

-30..180 C

Характеристики трехходового шарового крана TORK типа L:

Области применения: вода, горячая вода, пар, сжатый воздух, масла, углеводороды, газ.

Код изделия: TORK-KV 908F с фланцевым соединением и TORK-KV908K с рукояткой, углеродистая сталь, трехходовой шаровой кран.

Корпус: полный проход, углеродистая сталь AISI, трехсекционный, резьбовое соединение.

Количество проходов: двухходовой, устанавливается в любом положении, обеспечивает поток в двух направлениях.

Уплотнение O-ring: PTFE вокруг шара и седельный уплотнитель (два штуки) из PTFE.

Давление: стандартное исполнение PN16, по запросу PN40.

Рабочая температура: от -20 до 180 °C.

Рабочее давление: PN16, PN40 бар (NW15…NW250).

Тестирование: все клапаны проверяются 48 часов при 20 бар.

Серия TORK-KV908F: фланцевое соединение, корпус из углеродистой стали, трехходовой шаровой кран типа L, управляемый ручкой: серия TORK-KV908K.
Монтаж ISO 5211 для исполнительного механизма, верхний фланец, трехходовой кран типа L.
Трехходовой кран с поворотом на 180° изготавливается по специальному заказу.
Трехходовой шаровой кран типа T также изготавливается по специальному заказу и может управляться исполнительным механизмом.
Серия PN40 изготавливается по запросу.
