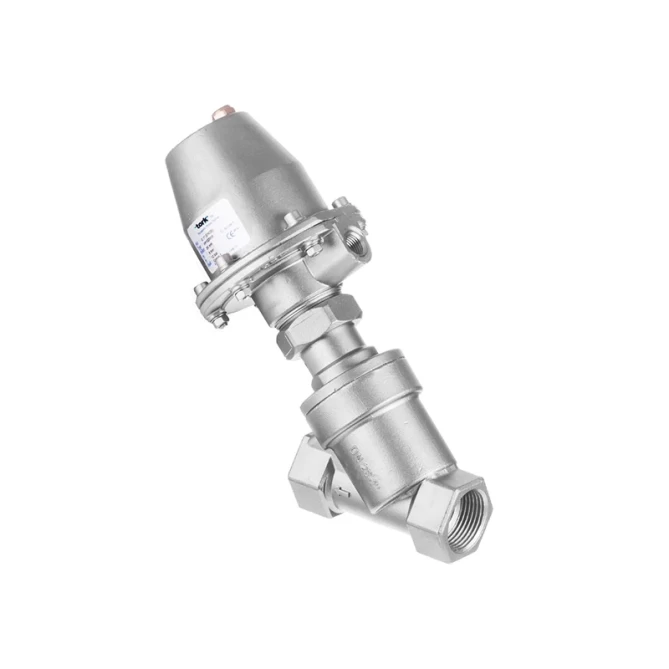

Серия PP1020 и PP1021 Пневматические поршневые клапаны

Применение: воздух, вода, газ

Размер: 1/2"…2"

Рабочее давление: –1…16 бар (зависит от отверстия)

Корпус: AISI 316

Температура рабочей среды: –20°C…80°C (PP1020); –10°C…80°C (PP1021)

Положение: нормально закрытый (PP1020), нормально открытый (PP1021)

Напряжение катушки: 230В, 110В, 48В, 24В, 12В AC; 110В, 48В, 24В, 12В DC

Тип клапана

Размер подключения (G")

Размер отверстия (мм)

Рабочее давление (бар)

Давление пилота (бар)

Цилиндр управления

Kv (л/мин)

Температура рабочей среды (°C)

Уплотнение

Вес

Мин

Макс

Мин

Макс

Мин

Макс

(кг)

PP1020.03

1/2"

15

-1

16

4

8

63

98

-10

180

PTFE

2,2

PP1020.04

3/4"

20

-1

12

4

8

63

170

-10

180

PTFE

2,4

PP1020.05

1"

25

-1

8

4

8

63

305

-10

180

PTFE

2,7

PP1020.06

1 1/4"

32

-1

12

4

8

80

460

-10

180

PTFE

3,9

PP1020.07

1 1/2"

40

-1

8

4

8

80

750

-10

180

PTFE

5,25

PP1020.08

2"

50

-1

6

4

8

80

1050

-10

180

PTFE

5,75

PP1021.03

1/2"

15

-1

10

4

8

63

98

-10

180

PTFE

2,2

PP1021.04

3/4"

20

-1

10

4

8

63

170

-10

180

PTFE

2,4

PP1021.05

1"

25

-1

8

4

8

63

305

-10

180

PTFE

2,7

PP1021.06

1 1/4"

32

-1

8

4

8

80

460

-10

180

PTFE

3,9

PP1021.07

1 1/2"

40

-1

6

4

8

80

750

-10

180

PTFE

5,25

PP1021.08

2"

50

-1

6

4

8

80

1050

-10

180

PTFE

5,75

Серия PP1020 и PP1021 Пневматические поршневые клапаны предназначена для резьбового соединения и оснащена защитой от гидроудара (Water Hammer). PP1020 — нормально закрытый, PP1021 — нормально открытый.

Пневматические поршневые клапаны TORK представляют собой элементы, которые при установке на трубопровод используют пневматическую силу привода и линейное движение для выполнения операций открытия и закрытия. Металлические части пневматических поршневых клапанов изготовлены из нержавеющей стали AISI 316, уплотнительные элементы — из PTFE. Благодаря этому клапаны подходят практически для любых рабочих сред. Они обеспечивают полную герметичность, обладают длительным сроком службы и рассчитаны на частую эксплуатацию. Основные преимущества по сравнению с глобальными клапанами: меньшая потеря давления, короткое время открытия/закрытия и высокий расход.

Области применения: вода, воздух, пар, газ, химикаты, нефтепродукты, пищевая и фармацевтическая промышленность, стерильные среды, очистка, покрасочные и упаковочные машины, станции питьевой воды, вакуумные установки, масла, нефть, алкоголь, гидравлическое масло, солёная вода, природный газ и кислоты. Используются также в медицинских применениях, например, для производства масок.

Пневматические поршневые клапаны TORK могут изготавливаться по запросу с exproof переключателем, пропорциональными функциями, с сварным соединением, фланцевым соединением, стандартные модели для высокого давления, пластиковые и мини-пластиковые версии.
