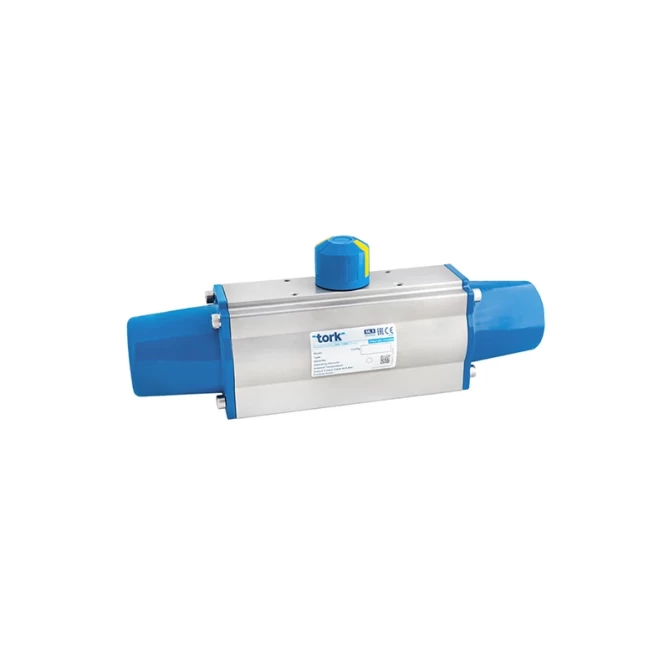

Scotch Yoke Пневматические приводы

Применение: Управление шаровыми кранами, дисковыми затворами и демпферами в режимах on-off / пропорционального контроля, а также медицинские приложения (производство масок, дыхательные аппараты и др.).

Размеры: RASY 32DA...RASY 200DA / RASY 40SR...RASY 200SR

Давление питания: 4–8 бар

Выходной крутящий момент: 11 Н·м … 6000 Н·м (при 6 бар)

Корпус: алюминиевый экструдированный, анодированный

Крышки и поршни: алюминиевое литьё под давлением

Температура работы: –10 ºC ... +80 ºC

Присоединение к клапану: по стандарту ISO 5211

Подключение концевого выключателя: стандарт Namur, VDI/VDE 3845

Подключение позиционера: стандарт Namur, VDI/VDE 3846

Подключение направляющего клапана: стандарт Namur, VDI/VDE 3847

Регулировка хода: регулируется на 5º

Аксессуары: переключатель положения (switch box), позиционер, ручной привод (manual override)

Двухдействующие пневматические приводы типа Scotch Yoke

Модель

Açı

3 bar

4 bar

5 bar

6 bar

7 bar

8 bar

RSY32.DA

0

5

7

9

11

14

45

2,5

3,5

4,5

6

8

90

5

7

9

11

11

RSY40. DA

0

21

23

25

28

28

45

9

10

11

13

13

90

21

23

25

28

28

RSY60.DA

0

25

93

101

111

111

45

21

63

63

70

70

90

25

93

101

111

111

RSY80DA

0

102

137

171

210

231

231

45

65

92

121

144

155

155

90

102

137

171

210

231

231

RSY100DA

0

210

240

290

365

401

401

45

145

165

190

250

310

310

90

210

240

290

365

401

401

RSY120DA

0

390

491

613

762

815

815

45

290

360

440

531

570

570

90

390

491

613

762

815

815

Односторонние (пружинного возврата) пневматические приводы типа Scotch Yoke

Модель

Açı

Yay

3 bar

4 bar

5 bar

6 bar

7 bar

8 bar

RSY40.SR

0

5

7

8

9

10

45

4

3

4

5

6

90

8

4

5

6

8

RSY60.SR

0

48

40

70

93

114

45

32

23

32

53

65

90

70

28

48

65

90

RSY80.SR

0

80

65

90

130

165

197

45

70

27

52

70

95

117

90

130

20

63

80

112

134

RSY100.SR

0

130

80

130

160

240

270

360

45

110

35

55

70

110

150

170

90

240

75

90

110

130

170

195

RSY120.SR

0

300

390

385

415

510

580

645

45

260

100

115

170

260

290

330

90

510

125

155

210

300

365

410

Код продукта CAD-файл
RASY040DA09036050
RASY040DA11036050-B
RASY040SR09036050
RASY040SR11036050
RASY060DA14050070-B
RASY060SR11050070-B
RASY060SR14050070-B
RASY080DA14050070-B
RASY080DA17050070-B
RASY080SR14050070-B
RASY080SR17050070-B
RASY100DA17070102-B
RASY100DA22070102-B
RASY100SR17070102-B
RASY100SR22070102-B
RASY120DA22070102-B

TORK Scotch Yoke Pnömatik Aktüatörler açma kapamada yüksek tork değeri ve düşük sürtünme ile ideal yataklama elemanlarına sahiptir. Yüksek performanslı ve uzun ömürlüdür. Çift etkili ve tek etkili modelleri mevcuttur.
