орпус: алюминиевое литьё под давлением, покрытие полиэстером методом электростатического напыления
Выходной крутящий момент: 2000 Н·м – 3000 Н·м
Степень защиты: Weatherproof, IP67/NEMA4, внутри корпуса есть нагреватель от влаги (10 Вт) (опционально IP68 и Atex)
Ручной блок управления: Вне корпуса привода с механизмом разъединения сцепления (фиксирующая рукоятка, редуктор)
Напряжение питания: 220 В AC, (по желанию 110 В AC и 380 В, 440 В AC 3 фазы)
Мотор: реверсивный двигатель, вращение в обе стороны
Концевой выключатель: 2 основных, 2 дополнительных, 250 В AC, 10 А
Токовый выключатель крутящего момента: имеется для открытия и закрытия
Локальный индикатор: под стеклянным корпусом на приводе, стандарт
Механический упор: два штуки
Влажность окружающей среды: макс. 90% RH (без конденсации)
Температура окружающей среды: -20°C … 70°C
Кабельный ввод: 2 штуки PG13,5
Фланец соединения клапана: стандарт ISO5211 F14–F16
Время открытия/закрытия: от 37 с до 112 с (зависит от кода)
Опционально: Пропорциональный блок управления (вход/выход 0–10 В DC / 4–20 мА DC)
Тип № | Крутящий момент (Н·м) | Рабочее напряжение | Способ управления | Время открытия/закрытия | Фланец соединения клапана | Вес (кг) |
TORK REA 2000 | 2000 | 220 V 50/60 Hz | Вкл/Выкл | 93...112 Секунда | F14/F16 | 75 |
TORK REA 3000 | 3000 | 220 V 50/60 Hz | Вкл/Выкл | 93...112 Секунда | F14/F16 | 75 |
Опциональные функции: |
|
WTA – Корпус привода для подводной работы (IP68 10 м, 72 ч) | : Серия REA |
PCU SSR – Плата пропорционального управления (входной сигнал 4–20 мА DC) | : Серия REA |
CPT – Датчик положения (выходной сигнал 4–20 мА DC) | : Серия REA |
PIU – Блок потенциометра (1–1 кОм) | : Серия REA |
ATS – Дополнительный переключатель крутящего момента (SPDT × 2 EA, 250V AC, 10A) | : Кроме REA 80–100 |
EXT – Дополнительный угол поворота 120° / 180° / 270° | : Серия REA |
ADCM – Блок преобразователя 24 AC/DC | : Серия REA |
FPA1 – Огнестойкий привод, выдерживает 1050°С / 50 минут | : Серия REA |
RBP – Внешний аккумулятор (работа привода при отключении питания) | : Серия REA |
Схемы электрических подключений | ||
| Тип № | Схема подключения переменного тока (AC) | Схема трёхфазного подключения |
TORK REA 2000 | ||
TORK REA 3000 | ||
Электроприводы являются одними из наиболее часто используемых элементов управления в управлении клапанами. Электроприводы применяются для управления различными клапанами, такими как шаровые, дисковые и пробковые клапаны.

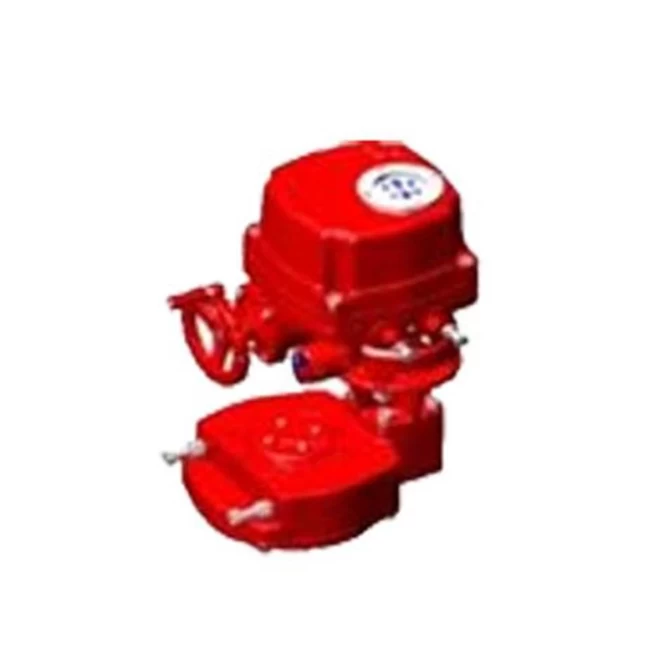

Электроприводы серии REA имеют малый вес, компактный дизайн и лёгкую конструкцию. Корпус окрашен устойчивым к коррозии полиэстером. Доступны варианты с различным крутящим моментом от 40 Н·м до 3000 Н·м. Имеются модели On-Off и пропорциональные.
