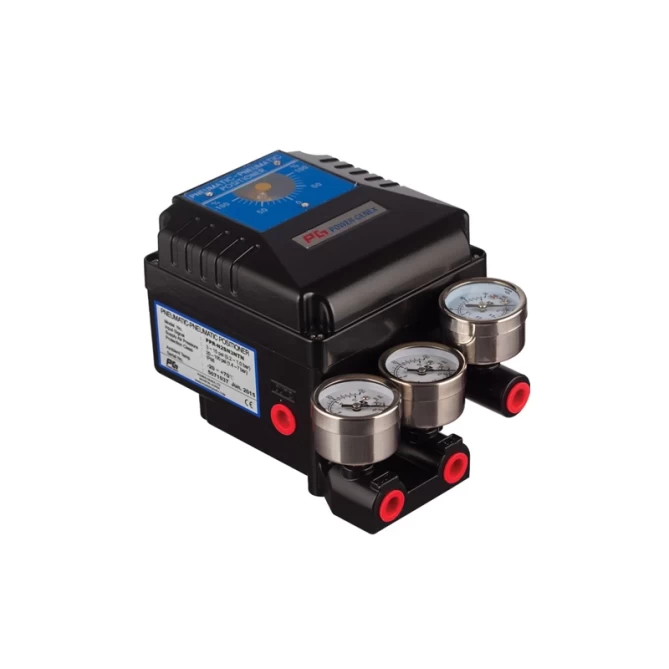

PPR пневмопневматический позиционер

Лёгкое техническое обслуживание

Точная калибровка с помощью простых настроек SPAN и ZERO

Простая перенастройка для прямого (DA) или обратного (RA) действия

Доступен режим половинного диапазона (1/2 split range)

Прочный алюминиевый корпус с коррозионно-стойким покрытием

Виброустойчивая конструкция

Манометры из нержавеющей стали — стандартно

В комплект входит ограничительный набор жиклёров пилотного клапана для малых приводов

Сертифицирован NEMKO по ATEX Eex md IIB T5 (05 ATEX 1076X) согласно EN 50014:1997, EN 50018:2000 и EN 50028:1987

Сертифицирован RWTÜV на соответствие EMC (K1046/E04) согласно EN 61000-6-2:2001 и EN 61000-6-4:2001

Сертифицирован KOSHA для Ex md IIB T6 (99-1075-Q1), Ex md IIC T6 (2000-1057-Q1) и Ex ia IIB T6 (2000-1056-Q1)

Опции

  • Передатчик положения (выход 4–20 mA)
  • 2 × концевых выключателя SPDT
  • 2 × датчика приближения P&F NJ2-V3-N
  • Визуальный купольный индикатор
  • Высокотемпературное исполнение
Входной сигнал0,2 ~ 1,0 бар
Давление питающего воздухаМакс. 7,0 бар (100 psi)
Стандартный ход60 ~ 100 мм
Размер пневматического подключенияRc 1/4 или NPT 1/4
Рабочая температура окружающей среды-20 ~ +70 °C
Манометр / индикатор давленияНержавеющая сталь
Характеристика выходаЛинейная
Линейность±1.0% F.S / ±1.5% F.S
Чувствительность±0.2% F.S / ±0.5% F.S
Задержка1.0% F.S
Повторяемость±0.5% F.S
Потребление воздуха5 LPM (при Sup. 1.4 kgf)
Пропускная способность (дебит)80 LPM (при Sup. 1.4 kgf)
Материал корпусаАлюминиевое литьё под давлением
Вес2.5 кг

Позиционеры серии PPR являются высококачественными механическими пневмопневматическими позиционерами поворотного (rotary) типа. Пневмопневматический позиционер поворотного типа имеет механическую конструкцию и предназначен для работы в тяжёлых условиях эксплуатации. Прочная и надёжная клапанная система обеспечивает высокую производительность устройства.

Входной управляющий сигнал: 3–15 psi. В системах, где отсутствует электрический сигнал 4–20 мА, управляющий сигнал может быть пневматическим. В таких случаях предпочтение отдается пневмопневматическим позиционерам. Иногда для преобразования сигнала используются I/P-преобразователи серии T-1000.

PPR-позиционеры применяются для пропорционального управления поворотными пневматическими шаровыми и дисковыми (клапан-«бабочка») клапанами. Могут использоваться как с приводами двухстороннего действия, так и с приводами одностороннего действия (с пружинным возвратом) после незначительной регулировки.
