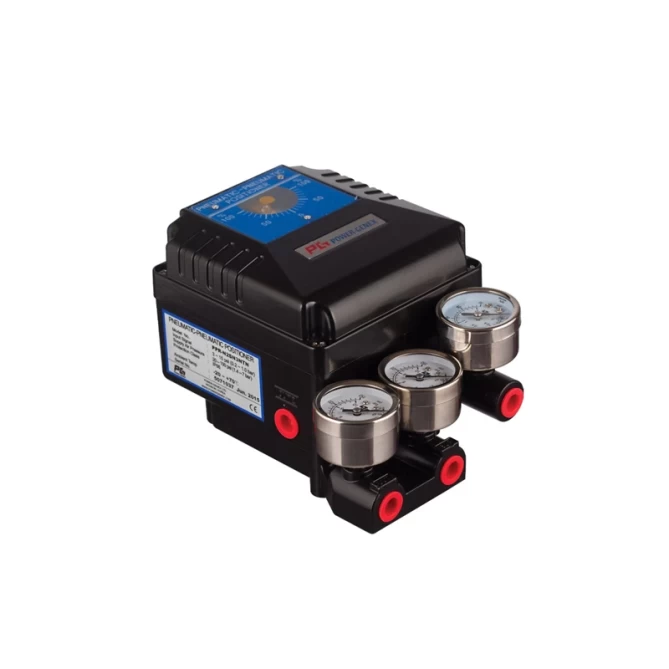

PPL пневмопневматический линейный позиционер

Лёгкое техническое обслуживание

Точная калибровка с помощью простых настроек SPAN и ZERO

Простая перенастройка для прямого (DA) или обратного (RA) действия

Доступен режим половинного диапазона (1/2 split range)

Прочный алюминиевый корпус с коррозионно-стойким покрытием

Конструкция, устойчивая к вибрациям

Манометры из нержавеющей стали — в стандартной комплектации

В комплект входит ограничительный набор жиклёров пилотного клапана для малых приводов

Входной сигнал0,2 ~ 1,0 бар
Давление питающего воздухаМакс. 7,0 бар (100 psi)
Стандартный ход60 ~ 80 мм
Пневматическое подключениеRc 1/4 или NPT 1/4
Температура окружающей среды-20 ~ +70 °C
Манометр / Индикатор давленияНержавеющая сталь
Выходная характеристикаЛинейная
Линейность±1.0% F.S / ±1.5% F.S
Чувствительность±0.2% F.S / ±0.5% F.S
Задержка1.0% F.S
Повторяемость±0.5% F.S
Потребление воздуха5 LPM (Sup. 1.4 kgf)
Пропускная способность80 LPM (Sup. 1.4 kgf)
Материал корпусаЛитой алюминий (инжекционный)
Вес2.1 кг

Позиционеры линейного типа серии PPL являются высококачественными механическими пневмопневматическими позиционерами. Линейный пневмопневматический позиционер имеет механическую конструкцию и разработан для работы в тяжёлых условиях эксплуатации. Прочная, надёжная клапанная система обеспечивает высокую производительность устройства.

Входной управляющий сигнал: 3–15 psi. В системах, где отсутствует электрический сигнал 4–20 мА, управляющий сигнал может быть пневматическим. В таких случаях предпочтение отдаётся пневмопневматическим позиционерам. Иногда для преобразования сигнала используются I/P-преобразователи серии T-1000.

PPL позиционеры применяются для пропорционального управления линейно работающими пневматическими глобусными клапанами. Могут использоваться как с двухстороннего действия, так и — после небольших регулировок — с одностороннего действия (пружинного возврата) пневматическими поворотными (rotary) актуаторами.
