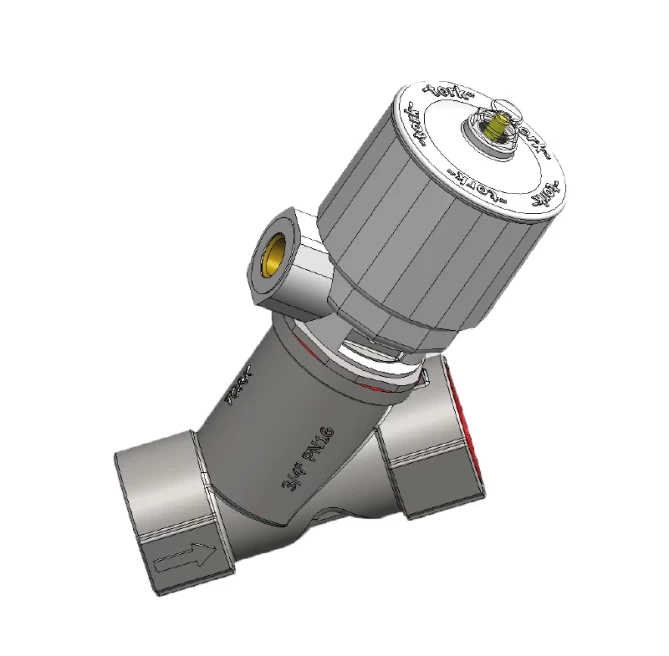

PP1035 Серия Пневматический Мини-Поршневой Клапан с Индикатором

Применение: воздух, вода, газ

Размер: 1/2”, 3/4”

Рабочее давление: -1 / 8 бар

Корпус: AISI 316

Температура рабочей среды: -20°C / +110°C

Положение: нормально закрытый

Тип клапана / № заказа

Размер подключения

Размер отверстия (орфиса)

Рабочее давление

Давление пилота

Цилиндр привода

Kv

Температура рабочей среды

Уплотнение

Вес

PP1035

G"

mm

бар

бар

Ø

л/мин

°C

кг

мин

макс

мин

макс

мин

макс

PP1035.03

1/2"

12

-1

8

6

8

31

45

-20

+110

PTFE

0,35

PP1035.04

3/4"

17

6

90

0,48

Важный момент при использовании этого изделия заключается в том, что направление потока должно быть от отверстия (орфиса) к выходу клапана. Такой подход предотвращает повреждение внутренней конструкции клапана из-за воздействия высокого давления рабочей среды, возникающего при возможном гидравлическом ударе.

В отличие от других мини-поршневых клапанов, на этом клапане установлен механический индикаторный штифт. Когда клапан переводится в открытое положение, желтый индикаторный штифт поднимается вверх, показывая свое положение, и остается в этом состоянии, пока клапан открыт. При закрытии клапана штифт возвращается и скрывается. Таким образом, пользователь может визуально контролировать, открыт клапан или закрыт.

Для пластикового корпуса и крышки привода доступны два варианта цвета: черный и светло-серый RAL7040.
