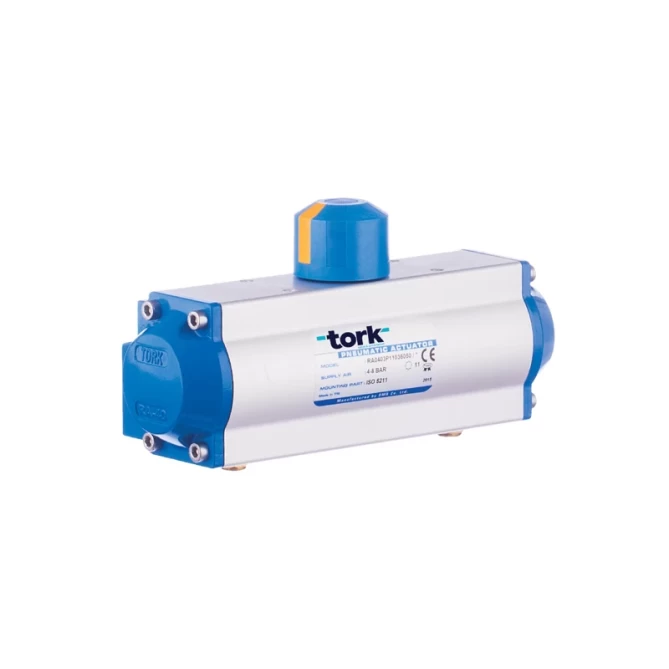

Пневматические приводы с поворотом на 180°

Применение: управление шаровыми кранами, дисковыми затворами и демпферами в режимах on/off или пропорционального контроля, а также в медицинских системах.

Размеры: RA 40 8D … RA 120 8D

Давление питания: 4–8 бар

Выходной крутящий момент: 18–330 Н·м (при 6 бар)

Корпус: анодированный алюминий (экструзия)

Крышки и поршни: алюминиевое литьё под давлением

Температура: –10 ºC … +80 ºC

Присоединение к клапану: по стандарту ISO 5211

Подключение концевого выключателя: стандарт Namur, VDI/VDE 3845

Подключение позиционера: стандарт Namur, VDI/VDE 3846

Подключение направляющего клапана: стандарт Namur, VDI/VDE 3847

Регулировка хода: осуществляется на двухстороннем приводе (±5°)

Аксессуары: switch box, позиционер, ручной дублёр (manual override)

Пневматический привод с поворотом на 180°

Модель

Стандартный фланец

Крутящий момент (P:6 бар)

RA40.8D

FO3/FO4

15 Nm

RA60.8D

FO4-FO5/FO7

39 Nm

RA80.8D

FO5/FO7

103 Nm

RA100.8D

F07/F10

168 Nm

RA 120.8D

F07/F10

318 Nm

Код продукта CAD-файл
RA0408D09036050
RA0408D09042000

Пневматические приводы TORK помимо стандартной программы выпуска производятся также в исполнении с поворотом на 180°.

Пневматические приводы работают за счёт силы сжатого воздуха и служат автоматическими устройствами управления для открытия и закрытия клапанов.

Приводы TORK отличаются мощной, надёжной и компактной конструкцией, обеспечивают высокую производительность и длительный срок службы.

Имеют сертификаты SIL 3 и ATEX, что позволяет их использование в ответственных технологических процессах и во взрывоопасных зонах.
