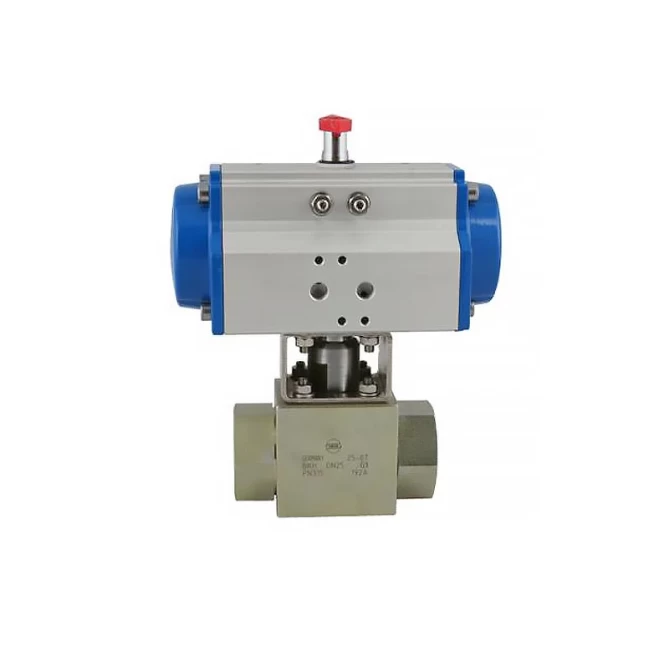

PAV 914 гидравлический шаровой кран с приводом

Области применения: гидравлическое масло под давлением, масла, некоррозионные среды.

Характеристики пневматического привода TORK

Корпус: Алюминиевая экструдированная конструкция, поверхность с анодированным покрытием (hard anodized)

Крышки: Алюминий литья под давлением, электростатическая окраска в синий цвет

Поршни: Алюминий литья под давлением

Управляющий воздух: 4–6 бар.
Рекомендуется использовать воздух, проходящий через фильтр, регулятор и лубрикатор.
В очень холодных условиях следует применять сухой воздух, чтобы избежать замерзания влаги в воздушной линии.

Индикатор: На каждом приводе установлен красный индикатор положения «открыто/закрыто»

Присоединения: Присоединение клапана по ISO 5211; подключение соленоидного клапана, конечных выключателей (switch box) и позиционера по стандарту NAMUR

Технические характеристики шарового крана TORK:

Корпус: полнопроходной, стальной, трёхсоставной (3-х секционный).

Количество ходов (портов): 2-ходовой; допускается монтаж в любом положении.

O-ring (уплотнения): PTFE-седла вокруг шара и штоковые уплотнения (2 шт.) из PTFE.

Давление: конструкция рассчитана для работы как при низком, так и при высоком давлении.

Рабочая температура: −20…+180 °C.

Рабочее давление: PN 300 бар (для размеров 1/2"…2").

Испытания: все клапаны проходят испытание в течение 48 часов при давлении 20 бар

Размер (DN)

Тип

Кол-во ходов

Давление (PN)

Температура

ISO фланец

1/2"

TORK-PAV914.15DA

2/2

0-300 bar

-30..80 C

F03

3/4"

TORK-PAV914.20DA

2/2

0-300 bar

-30..80 C

F03

1"

TORK-PAV914.25DA

2/2

0-300 bar

-30..80 C

F03 /F04

11/4"

TORK-PAV914.32DA

2/2

0-300 bar

-30..80 C

F04 /F05

11/2"

TORK-PAV914.40DA

2/2

0-300 bar

-30..80 C

F04 /F05

2"

TORK-PAV914.50DA

2/2

0-300 bar

-30..80 C

F05
