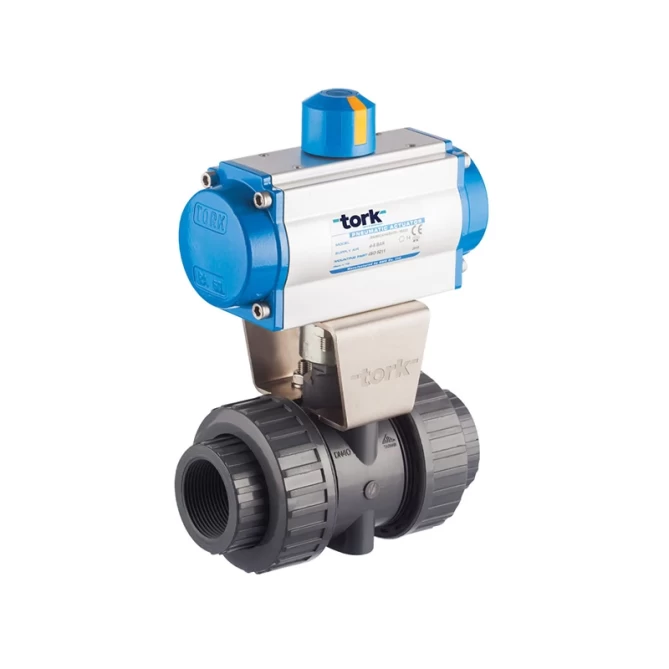

PAV 913 ПВХ шаровой кран с пневмоприводом

Области применения: некоррозионные среды, углеводороды, щёлочи, кислоты, вода.

Применение: жидкие среды, кислоты, воздух

Тип №: PAV 913…DA / PAV 913 SR

Опции по запросу: блок концевых выключателей, позиционер, NAMUR-соленоидный клапан, ручной дублёр (manual override)

Привод: RA…DA — двустороннего действия (Double Acting) / RA…SR — одностороннего действия (Single Acting)

Подача воздуха: 4–6 бар, регулировка хода (Stroke adjustment)

Код клапана: TORK-KV 913

Материал корпуса клапана: U-PVC

Присоединение: резьбовое

Давление: PN 10

Размеры: DN 15 … DN 100

DA: Пневмопривод двойного действия

SR: Пневмопривод одинарного действия

Размер (DN)

Тип

Кол-во ходов

Давление (PN)

Температура

ISO фланец

NW15

TORK-PAV913.15.DA

2/2

0-16 bar

0..80 C

специальный переходник

NW20

TORK-PAV913.20.DA

2/2

0-16 bar

0..80 C

специальный переходник

NW25

TORK-PAV913.25.DA

2/2

0-16 bar

0..80 C

специальный переходник

NW32

TORK-PAV913.32.DA

2/2

0-16 bar

0..80 C

специальный переходник

NW40

TORK-PAV913.40.DA

2/2

0-16 bar

0..80 C

специальный переходник

NW50

TORK-PAV913.50.DA

2/2

0-16 bar

0..80 C

специальный переходник

NW65

TORK-PAV913.65.DA

2/2

0-10 bar

0..80 C

специальный переходник

NW80

TORK-PAV913.80.DA

2/2

0-10 bar

0..80 C

специальный переходник

NW100

TORK-PAV913.100.DA

2/2

0- 2 bar

0..80 C

специальный переходник

Размер (DN)

Тип

Кол-во ходов

Давление (PN)

Температура

ISO фланец

NW15

TORK-PAV913.15.SR

2/2

0-16 bar

0..80 C

специальный переходник

NW20

TORK-PAV913.20.SR

2/2

0-16 bar

0..80 C

специальный переходник

NW25

TORK-PAV913.25.SR

2/2

0-16 bar

0..80 C

специальный переходник

NW32

TORK-PAV913.32.SR

2/2

0-16 bar

0..80 C

специальный переходник

NW40

TORK-PAV913.40.SR

2/2

0-16 bar

0..80 C

специальный переходник

NW50

TORK-PAV913.50.SR

2/2

0-16 bar

0..80 C

специальный переходник

NW65

TORK-PAV913.65.SR

2/2

0-10 bar

0..80 C

специальный переходник

NW80

TORK-PAV913.80.SR

2/2

0-10 bar

0..80 C

специальный переходник

NW100

TORK-PAV913.100.SR

2/2

0-10 bar

0..80 C

специальный переходник

Характеристики шаровых кранов TORK из PVC:

При заказе пластиковых шаровых кранов обязательно указывайте рабочую среду.

Шаровые краны для кислот:
PN10 бар, уплотнение: PTFE, O-кольцо: EPDM

Шаровые краны для воды:
PN10 бар, уплотнение: HDPE, O-кольцо: EPDM

PVC-краны изготавливаются в исполнении с клеевым и резьбовым соединением, PP-краны — в исполнении под сварку и с резьбовым соединением. Резьбовые модели могут устанавливаться на металлические трубопроводы. Это двухходовые краны 2/2.

Предназначены для воды, кислот, щёлочей и различных химических сред. Конструкция не содержит металлических элементов, контактирующих с рабочей средой, что обеспечивает коррозионную стойкость.

Обеспечивают быстрый монтаж при разъединении и соединении трубопроводной линии. Чрезмерная затяжка накидных гаек соединения не приводит к зажатию шара.

На смонтированном кране можно отвинтить любую гайку при закрытом положении — шар не вылетает наружу под давлением.

Шар обработан специальным методом. Толстый шток и широкая опорная площадка обеспечивают лёгкий поворот под давлением. Резьбы, внутренние конические поверхности и посадочное место штока выполнены непосредственно в процессе литья, соответствуют стандартным размерам и обладают высокой прочностью.

Кран не требует регулировки. С помощью ключа на рукоятке можно демонтировать деталь, удерживающую шар.

Краны размеров 20–63 мм выдерживают давление 16 кг/см² при 20°C.
Краны размеров 75 и 90 мм выдерживают давление 10 кг/см² при 20°C.
Кран размера 110 мм выдерживает давление 2 кг/см² при 20°C.
