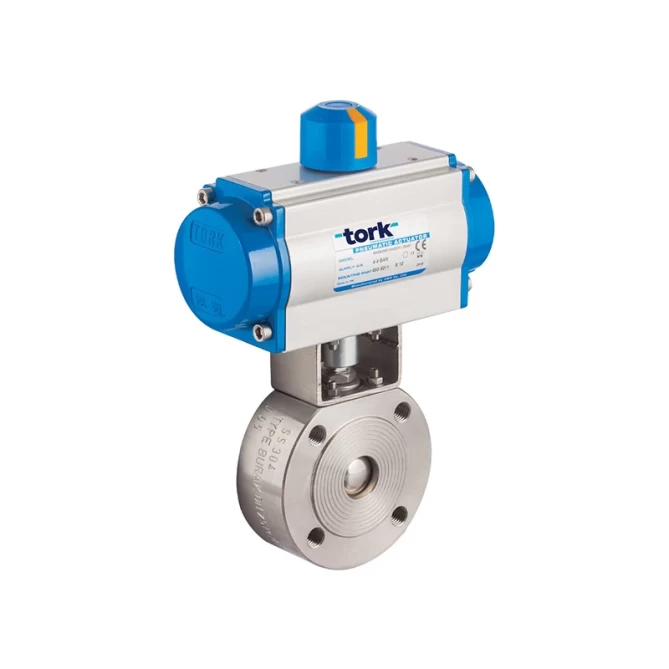

PAV 909 моноблочный шаровой кран с пневмоприводом

Области применения: Подходит для: воды, горячей воды, сжатого воздуха, масел, некоррозионных сред, углеводородов и газов.

Характеристики пневматического привода TORK

Корпус: Алюминиевая экструдированная конструкция, поверхность с анодированным покрытием (hard anodized)

Крышки: Алюминий литья под давлением, электростатическая окраска в синий цвет

Поршни: Алюминий литья под давлением

Управляющий воздух: 4–6 бар.
Рекомендуется использовать воздух, проходящий через фильтр, регулятор и лубрикатор.
В очень холодных условиях следует применять сухой воздух, чтобы избежать замерзания влаги в воздушной линии.

Индикатор: На каждом приводе установлен красный индикатор положения «открыто/закрыто»

Присоединения: Присоединение клапана по ISO 5211; подключение соленоидного клапана, конечных выключателей (switch box) и позиционера по стандарту NAMUR

Технические характеристики шарового крана TORK:

Корпус: полнопроходной, из нержавеющей стали AISI 304 / AISI 316.

Количество ходов (портов): 2-ходовой; допускается монтаж в любом положении.

O-ring (уплотнения): PTFE-седла вокруг шара и штоковые уплотнения (2 шт.) из PTFE.

Давление: конструкция рассчитана для работы как при низком, так и при высоком давлении.

Рабочая температура: −30…+180 °C.

Рабочее давление: PN 25 / PN 40 бар (DN15…DN100).

Испытания: все клапаны проходят испытание в течение 48 часов при давлении 20 бар.

DA: Пневмопривод двойного действия

SR: Пневмопривод одинарного действия

PAV909.DA — моноблочный нерж. 2/2-ходовой шаровой кран с пневмоприводом двойного действия

Размер (DN)

Тип

Кол-во ходов

Давление (PN)

Температура

ISO фланец

NW15

TORK-PAV909.15DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW20

TORK-PAV909.20DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW25

TORK-PAV909.25DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW32

TORK-PAV909.32DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW40

TORK-PAV909.40DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW50

TORK-PAV909.50DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW65

TORK-PAV909.50DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW80

TORK-PAV909.50DA

2/2

0-40 bar

-30..+180 C

специальный переходник

NW100

TORK-PAV909.50DA

2/2

0-40 bar

-30..+180 C

специальный переходник

PAV909.SR — моноблочный нерж. 2/2-ходовой шаровой кран с пневмоприводом одностороннего действия (с пружинным возвратом)

Размер (DN)

Тип

Кол-во ходов

Давление (PN)

Температура

ISO фланец

NW15

TORK-PAV909.15SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW20

TORK-PAV909.20SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW25

TORK-PAV909.25SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW32

TORK-PAV909.32SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW40

TORK-PAV909.40SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW50

TORK-PAV909.50SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW65

TORK-PAV909.50SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW80

TORK-PAV909.50SR

2/2

0-40 bar

-30..+180 C

специальный переходник

NW100

TORK-PAV909.50SR

2/2

0-40 bar

-30..+180 C

специальный переходник
