Монтажный Комплект

Как известно, выходной шток каждого актуатора не всегда может быть нужного размера, так же как и шток клапана. Кроме того, не каждый клапан производится со стандартным монтажным фланцем для актуаторов. В таких случаях для решения проблемы можно использовать приведённые ниже монтажные элементы.

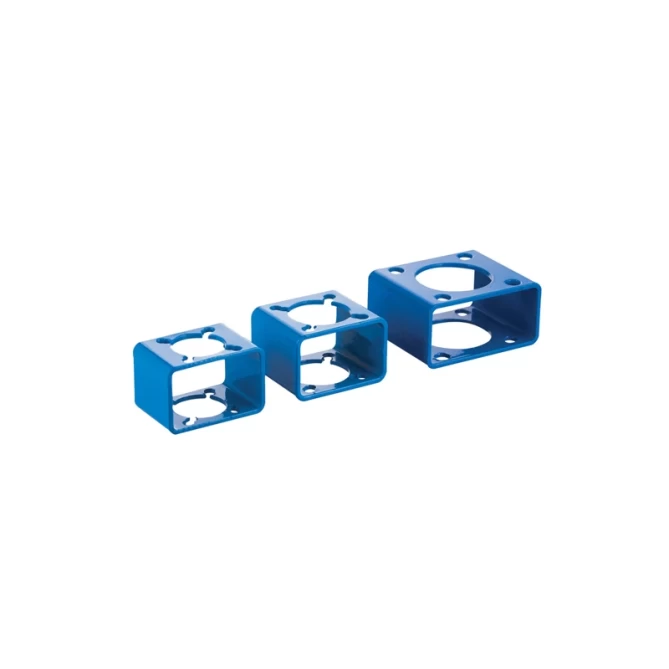

Промежуточные монтажные части позволяют соединить пневматический актуатор с шаровым, дисковым (баттерфляй), пробковым (plug) клапаном и другими типами клапанов, которые обычно имеют фланцевое соединение по стандарту ISO 5211.
У некоторых рычажных шаровых клапанов, kelebek klapeler и plug клапанов может отсутствовать фланец для подключения актуатора. В таком случае требуется промежуточная монтажная деталь для соединения актуатора и клапана.
Размер промежуточных элементов зависит от размеров клапана и актуатора.
Также доступны варианты из стали с электростатическим покрытием или из нержавеющей стали.
Кроме того, промежуточные соединительные комплекты имеют муфту, которая обеспечивает связь между штоком клапана и штоком актуатора.

Муфты (Каврамалар):
Муфта обеспечивает соединение между штоком актуатора и штоком клапана. Важным моментом является правильное определение формы и размера штока клапана (квадрат и его высота) и посадочного места штока актуатора. Выходной шток актуаторов может быть квадратным или звёздчатым, и размеры меняются в зависимости от модели актуатора. Эти параметры должны быть точно определены.

Адаптеры:
Эти изделия используются для уменьшения размера выходного штока актуатора или для преобразования звёздчатой формы в квадратную. Существуют различные размеры адаптеров в зависимости от типа актуатора.
