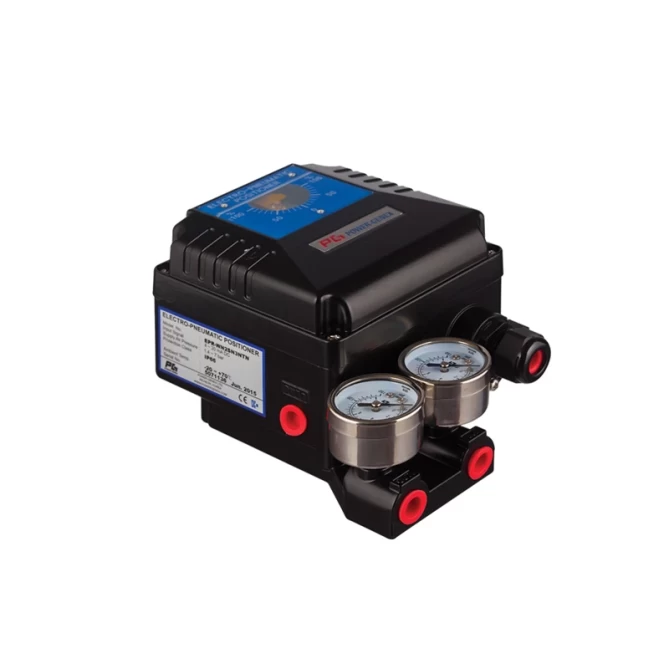

EPR электропневматический поворотный позиционер gallery image 1
EPR электропневматический поворотный позиционер gallery image 1

EPR электропневматический поворотный позиционер

Лёгкое техническое обслуживание

Точная калибровка с помощью простых настроек SPAN и ZERO

Простая перенастройка для прямого (DA) или обратного (RA) действия

Доступен режим половинного диапазона (1/2 split range)

Прочный алюминиевый корпус с коррозионно-стойким покрытием

Конструкция, устойчивая к вибрации

Манометры из нержавеющей стали — в стандартной комплектации

В комплект входит ограничительный набор жиклёров пилотного клапана для малых приводов

Сертифицирован NEMKO по ATEX Eex md IIB T5 (05 ATEX 1076X) в соответствии с EN 50014:1997, EN 50018:2000 и EN 50028:1987

Сертифицирован RWTÜV по EMC (K1046/E04) в соответствии с EN 61000-6-2:2001 и EN 61000-6-4:2001

Сертифицирован KOSHA для Ex md IIB T6 (99-1075-Q1), Ex md IIC T6 (2000-1057-Q1) и Ex ia IIB T6 (2000-1056-Q1)

Опции

  • Передатчик положения (выход 4–20 mA)
  • 2 × концевых выключателя SPDT
  • 2 × датчика приближения P&F NJ2-V3-N
  • Визуальный купольный индикатор
  • Высокотемпературное исполнение
Входной сигнал4–20 mA DC
Входное сопротивление235 ± 15Ω
Давление питающего воздухаМакс. 7.0 бар (100 psi)
Стандартный ход (Stroke)60–100 мм
Пневматическое подключениеRc 1/4 или NPT 1/4
Электрическое подключениеG 1/2 или NPT 1/2
Степень защитыEx md IIB T6, Ex md IIC(H₂) T6, IP66, Ex ia IIB T6
EEx md IIB T5 ATEX
Рабочая температура−20 ~ +70 °C
Манометр / индикатор давленияНержавеющая сталь
Выходная характеристикаЛинейная, поворотная
Линейность±1.0% F.S
Чувствительность±0.5% F.S
Задержка (Hysteresis)1.0% F.S
Повторяемость±0.5% F.S
Потребление воздуха5 LPM (при подаче 1.4 kgf)
Пропускная способность воздуха80 LPM (при подаче 1.4 kgf)
Материал корпусаАлюминиевое литьё под давлением
Вес3.5 кг (с клеммной коробкой)
3.2 кг (без клеммной коробки)

Позиционеры серии EPR — это электропневматические поворотного типа устройства. Поворотный электропневматический позиционер имеет механическую конструкцию и разработан для работы в тяжёлых условиях эксплуатации.
