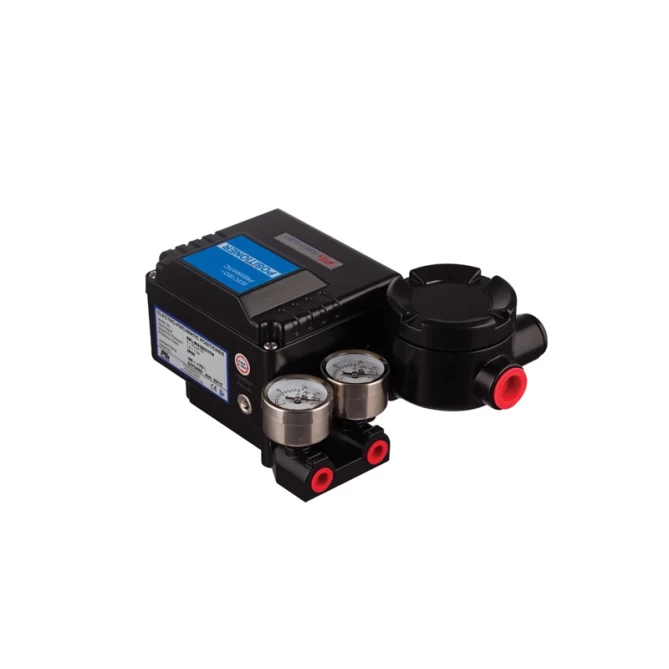

EPL электропневматический линейный позиционер gallery image 1
EPL электропневматический линейный позиционер gallery image 1

EPL электропневматический линейный позиционер

Лёгкое техническое обслуживание

Точная калибровка с использованием простых настроек SPAN и ZERO

Простая перенастройка для прямого (DA) или обратного (RA) действия

Доступен режим половинного диапазона (1/2 split range)

Прочный алюминиевый корпус с коррозионно-стойким покрытием

Конструкция, устойчивая к вибрациям

Манометры из нержавеющей стали — в стандартной комплектации

В комплект входит ограничительный набор жиклёров пилотного клапана для малых приводов

Сертифицирован RWTÜV на соответствие EMC (K1046/E04) по EN 61000-6-2:2001 и EN 61000-6-4:2001

пции

  • Передатчик положения (выход 4–20 mA)
  • Высокотемпературное исполнение
  • Низкотемпературное исполнение
Входной сигнал4–20 mA DC
Входное сопротивление235 ± 15Ω
Давление питающего воздухаМакс. 7.0 бар (100 psi)
Стандартный ход (Stroke)10–80 мм
Пневматическое подключениеRc 1/4 или NPT 1/4
Электрическое подключениеG 1/2 или NPT 1/2
Степень защитыEx md IIB T6, Ex md IIC(H₂) T6, IP66, Ex ia IIB T6
EEx md IIB T5 ATEX
Рабочая температура−20 ~ +70 °C
Манометр / индикатор давленияНержавеющая сталь
Выходная характеристикаЛинейная
Линейность±1.0% F.S
±1.5% F.S
Чувствительность±0.2% F.S
±0.5% F.S
Задержка (Hysteresis)1.0% F.S
Повторяемость±0.5% F.S
Потребление воздуха5 LPM (при подаче 1.4 kgf)
Пропускная способность80 LPM (при подаче 1.4 kgf)
Материал корпусаАлюминиевое литьё под давлением
Вес3.3 кг (с клеммной коробкой)
3.0 кг (без клеммной коробки)

Позиционеры серии EPL — это электропневматические линейного типа устройства. Линейный электропневматический позиционер имеет механическую конструкцию и разработан для работы в тяжёлых условиях эксплуатации.
