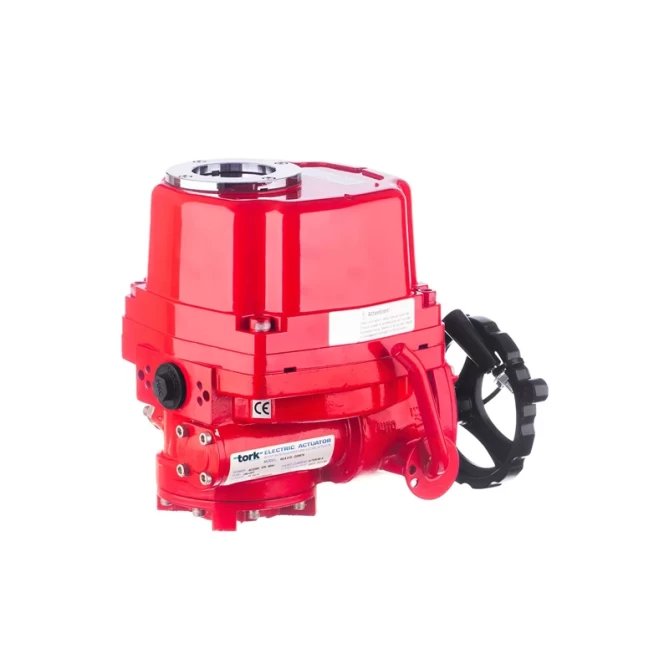

Электропривод серии TORK-REA P80..P3000 с пропорциональным управлением

Корпус: алюминиевое литьё под давлением, покрытие полиэстером методом электростатического напыления

Выходной крутящий момент: 80 Н·м … 3000 Н·м

Пропорциональный блок: Пропорциональный блок управления (вход/выход 0–10 В DC / 4–20 мА DC)

Степень защиты: Weatherproof, IP67/NEMA4, внутри корпуса есть нагреватель от влаги (10 Вт) (опционально IP68 и Atex)

Ручной блок управления: Вне корпуса привода с механизмом разъединения сцепления (фиксирующая рукоятка, редуктор)

Напряжение питания: 220 В AC, (по желанию 110 В AC и 380 В, 440 В AC 3 фазы) – до 24 В DC для REA80

Мотор: реверсивный двигатель, вращение в обе стороны

Концевой выключатель: 2 основных, 2 дополнительных, 250 В AC, 10 А

Токовый выключатель крутящего момента: имеется для открытия и закрытия (кроме REA80)

Локальный индикатор: под стеклянным корпусом на приводе, стандарт

Механический упор: два штуки

Влажность окружающей среды: макс. 90% RH (без конденсации)

Температура окружающей среды: -20°C … 70°C

Кабельный ввод: 2 штуки PG13,5

Фланец соединения клапана: стандарт ISO5211 F07 … F16

Время открытия/закрытия: от 13 с до 37 с (зависит от кода)

Тип №

Крутящий момент (Н·м)

Рабочее напряжение

Способ управления

Время открытия/закрытия

Фланец соединения клапана

Вес (кг)

TORK REA.P80

80

220 V 50/60 Hz

4.20 mA

13...16 Saniye

F07

7,4

TORK REA.P100

100

220 V 50/60 Hz

Пропорциональный4.20 mA

16...20 Saniye

F07

7,4

TORK REA.P150

150

220 V 50/60 Hz

Пропорциональный 4.20 mA

21...25 Saniye

F07/F10

16,6

TORK REA.P200

200

220 V 50/60 Hz

Пропорциональный 4.20 mA

21...25 Saniye

F07/F10

16,6

TORK REA.P300

300

220 V 50/60 Hz

Пропорциональный 4.20 mA

26...31 Saniye

F10/F12

22

TORK REA.P500

500

220 V 50/60 Hz

Пропорциональный 4.20 mA

26..21 Saniye

F10/F12

23

TORK REA.P600

600

220 V 50/60 Hz

Пропорциональный 4.20 mA

26..21 Saniye

F10/F12

23

TORK REA.P800

800

220 V 50/60 Hz

Пропорциональный 4.20 mA

31...37 Saniye

F12/F14

29

TORK REA.P1200

1200

220 V 50/60 Hz

Пропорциональный 4.20 mA

31...37 Saniye

F12/F14

29

TORK REA.P2000

2000

220 V 50/60 Hz

Пропорциональный 4.20 mA

93...112 Saniye

F14/F16

75

TORK REA.P3000

3000

220 V 50/60 Hz

Пропорциональный 4.20 mA

93...112 Saniye

F14/F16

75

Тип №

Схема подключения переменного тока (AC)

Схема подключения постоянного тока (DC)

Схема подключения трёхфазного тока

TORK REA.P80

REA-80 100 230V_AC_Пропорциональный

REA-80_24V_DC_Пропорциональный

REA80-100 24 DCПропорциональный

TORK REA.P150

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P200

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P300

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P500

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P600

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P800

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P1200

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P2000

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph Пропорциональный

TORK REA.P3000

REA-150-3000_230V_AC_Пропорциональный

-

REA-150-3000_380V AC 3Ph
