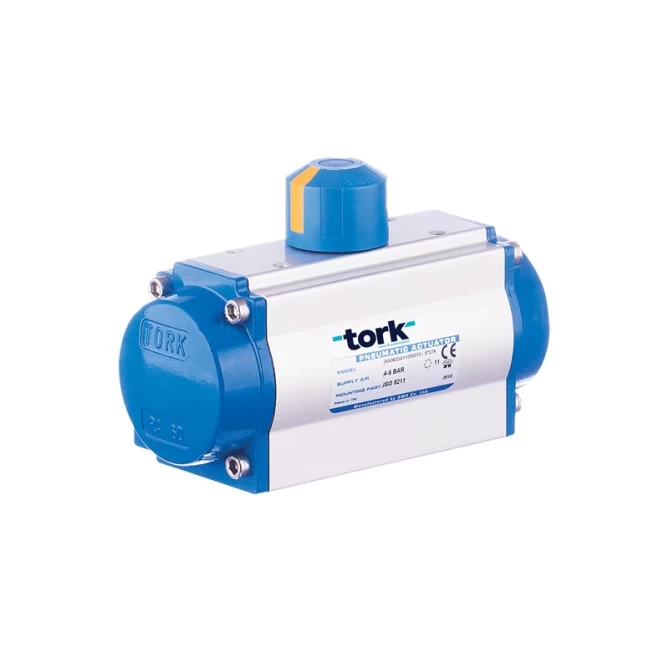

DA Серия двусторонних пневматических приводов

Применение: Шаровые краны, дисковые затворы, демпферы для on/off или пропорционального управления, медицинские применения (производство масок, дыхательные аппараты и т.п.)

Размер: RA 40DA...RA 350DA

Давление питания: 4–8 бар

Выходной крутящий момент: 9 Нм...5162 Нм (при 6 бар)

Корпус: Алюминиевый экструзионный профиль с анодированным покрытием

Крышки и поршни: Алюминиевое литьё под давлением

Температура: -10 ºC...+80 ºC

Присоединение к клапану: По стандарту ISO 5211

Подключение концевого выключателя: Стандарт Namur, VDI/VDE 3845

Подключение позиционера: Стандарт Namur, VDI/VDE 3846

Подключение распределительного клапана: Стандарт Namur, VDI/VDE 3847

Регулировка хода: Выполняется через двухсторонний привод (±5°)

Аксессуары: Коробка переключателей, позиционер, ручное управление

Двусторонний пневматический привод

Крутящий момент [Нм]

Присоединение к клапану

Время открытия / закрытия

Расход воздуха

Вес

Серийный номер

P:6 бар

ISO5211

[с]

DA: Двусторонний

Открытие

Закрытие

(кг)

TORK-RA32.DA

9

F03

0.1

0.1

0,56

TORK-RA40.DA

15

F03/F04/F05

0.22

0.26

1,070

TORK-RA52.DA

35

F04/F05/F07

0.27

0.33

TORK-RA60 .DA

39

F04/F05/F07

0.27

0.33

1,800

TORK-RA75. DA

93

F05/F07

0.39

0.48

TORK-RA80. DA

103

F05/F07

0.39

0.48

3,95

TORK-RA100. DA

168

F07/F10

0.52

0.63

5,800

TORK-RA120.DA

318

F07/F10

0.95.

1.15

10,200

TORK-RA143.DA

578.0

F10/F14

1.2

1.5

17,8

TORK-RA160.DA

765

F10/F14

2.6

2.3

19,750

TORK-RA200.DA

1500

F14/F16

3.4

3.2

35

TORK-RA270.DA

3042

F16

4.3

4.05

56

TORK-RA350.DA

5162

F16

5.2

4.9

140

Примечание: При выборе пневматического привода его крутящий момент должен быть на 25% больше, чем крутящий момент управляемого клапана.

Код продукта CAD-файл
RA040DA09036050-B
RA040DA09042000-B
RA040DA11036050-B
RA040DA11042000-B
RA052DA09050070-B
RA052DA11042070-B
RA052DA11050070-B
RA052DA14050070-B
RA060DA09042070-B
RA060DA09050070-B
RA060DA11042070-B
RA060DA11050070-B
RA060DA14050070-B
RA032DA09036000
RA080DA11050070-B
RA080DA14050070-B
RA080DA17050070-B
RA100DA14070102-B
RA100DA17070102-B
RA100DA22070102-B
RA120DA17070102-B
RA120DA22070102-B
RA143DA22102140-B
RA143DA27102140-B
RA160DA22102140-B
RA160DA27102140-B
RA200DA36140000-B
RA200DA36165000-B
RA270DA46165000-B-00
RA350DA36165000-B
