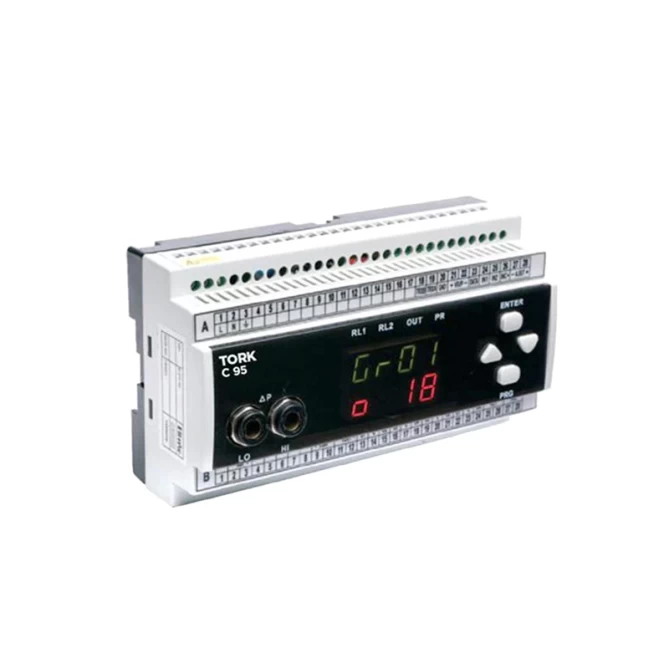

C95 Серия Многоканальное реле времени для импульсных клапанов

C95 Серия Многоканальное реле времени для импульсных клапанов gallery image 1
C95 Серия Многоканальное реле времени для импульсных клапанов gallery image 1

C95 Серия Многоканальное реле времени для импульсных клапанов

Напряжение питания: 85–265 В AC / 85–375 В DC или 20–60 В AC / 20–85 В DC

Тип дисплея: 2 × 4-разрядный, 10 мм, 7-сегментный дисплей

Аварийные выходы: Реле, SPST-NO, 250 В AC, 3 А

Выход ретрансляции: Токовый выход 0–20 мА или 4–20 мА (гальванически изолированный)

Релейные выходы: Минимум 8 реле, максимум 128 реле; SPST-NO, 250 В AC, 1 А

Механический ресурс реле: 10 000 000 циклов

Электрический ресурс реле: Поскольку коммутация контактов осуществляется с помощью полупроводниковой технологии, электрический ресурс практически соответствует механическому.

Тип управления: Вкл./Выкл., пропорциональное (P)

Потребляемая мощность: 7 Вт (10 ВА)

Рабочая температура окружающей среды: от 0 °C до +55 °C (без конденсации и обледенения)

Температура хранения: от -25 °C до +55 °C (без конденсации и обледенения)

Энергонезависимая память: Максимальное количество циклов записи/стирания: 10 000

Вес: 400 г

КАТАЛОГ ПРОДУКЦИИ
ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ
Руководство по эксплуатации

Серия C95 — Многоканальные реле времени

C95 Серия, рабочее напряжение 220 В AC:

C95.0.08 — 8 релейных выходов

C95.0.16 — 16 релейных выходов

C95.0.24 — 24 релейных выхода

C95.0.32 — 32 релейных выхода

C95.0.40 — 40 релейных выходов

C95 Серия, рабочее напряжение 24 В DC:

C95.0.08 — 8 релейных выходов

C95.0.16 — 16 релейных выходов

C95.0.24 — 24 релейных выхода

C95.0.32 — 32 релейных выхода

C95.0.40 — 40 релейных выходов

C95 Серия с датчиком перепада давления, 220 В AC:

C95.1.08 — 8 релейных выходов

C95.1.16 — 16 релейных выходов

C95.1.24 — 24 релейных выхода

C95.1.32 — 32 релейных выхода

C95.1.40 — 40 релейных выходов

C95 Серия с датчиком перепада давления, 24 В DC:

C95.1.08 — 8 релейных выходов

C95.1.16 — 16 релейных выходов

C95.1.24 — 24 релейных выхода

C95.1.32 — 32 релейных выхода

C95.1.40 — 40 релейных выходов

C95 Серия с аналоговым входом 4–20 мА, 220 В AC:

C95.2.08 — 8 релейных выходов

C95.2.16 — 16 релейных выходов

C95.2.24 — 24 релейных выхода

C95.2.32 — 32 релейных выхода

C95.2.40 — 40 релейных выходов

C95 Серия с аналоговым входом 4–20 мА, 24 В DC:

C95.2.08 — 8 релейных выходов

C95.2.16 — 16 релейных выходов

C95.2.24 — 24 релейных выхода

C95.2.32 — 32 релейных выхода

C95.2.40 — 40 релейных выходов

C95 Серия с аналоговым входом 0–10 В DC, 220 В AC:

C95.3.08 — 8 релейных выходов

C95.3.16 — 16 релейных выходов

C95.3.24 — 24 релейных выхода

C95.3.32 — 32 релейных выхода

C95.3.40 — 40 релейных выходов

C95 Серия с аналоговым входом 0–10 В DC, 24 В DC:

C95.3.08 — 8 релейных выходов

C95.3.16 — 16 релейных выходов

C95.3.24 — 24 релейных выхода

C95.3.32 — 32 релейных выхода

C95.3.40 — 40 релейных выходов

Где используются импульсные (патлач) клапаны?

Импульсные клапаны применяются в системах очистки рукавных фильтров.
С помощью многоканального реле времени клапаны периодически открываются и закрываются, создавая импульсы сжатого воздуха, которые встряхивают рукавные фильтры и удаляют накопившуюся пыль.

Таким образом, фильтры поддерживаются в проницаемом и рабочем состоянии.
Используя реле перепада давления или датчик (трансмиттер) перепада давления, измеряется уровень загрязнения фильтра.
Если значение перепада давления увеличивается, к фильтрам через таймерно управляемые импульсные клапаны подаётся сжатый воздух для очистки.

Очистка осуществляется методом встряхивания, что обеспечивает эффективное удаление пыли и продлевает срок службы фильтров.
