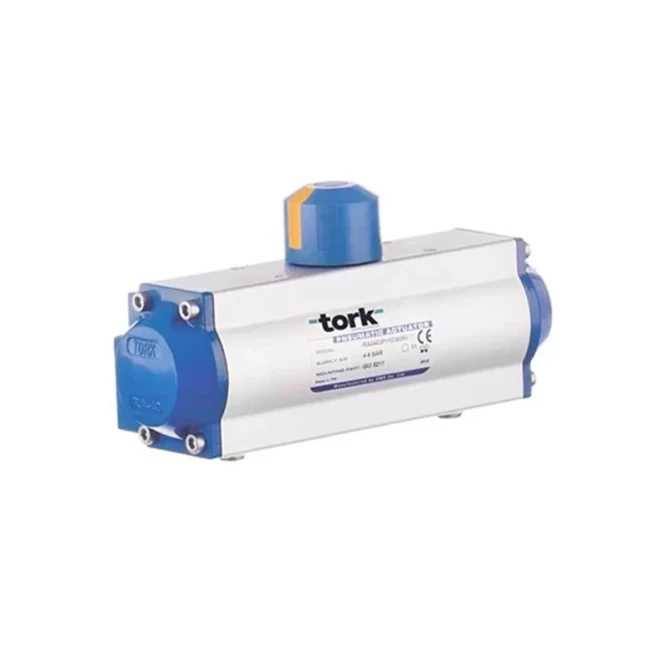

3 позиционные пневматические приводы

Применение: управление шаровыми кранами, дисковыми затворами и демпферами в режимах on/off или пропорционального контроля, а также в медицинских установках.

Размеры: RA 32 3P … RA 120 3P

Давление питания: 4–8 бар

Выходной крутящий момент: 18–330 Н·м (при 6 бар)

Корпус: анодированный алюминий (экструзия)

Крышки и поршни: алюминиевое литьё под давлением

Температура: –10 ºC … +80 ºC

Присоединение к клапану: по стандарту ISO 5211

Подключение концевого выключателя: стандарт Namur, VDI/VDE 3845

Подключение позиционера: стандарт Namur, VDI/VDE 3846

Подключение направляющего клапана: стандарт Namur, VDI/VDE 3847

Регулировка хода: выполняется на двухстороннем приводе (±5°)

Аксессуары: switch box, позиционер, ручной дублёр (manual override)

90° поворотный 3-позиционный пневматический привод

Модель

Стандартный фланец

Крутящий момент (P:6 бар)

RA4O.3P

FO3/FO4

15 Nm

RA6O.3P

FO4-FO5/FO7

39 Nm

RA8O.3P

F05/F07

103 Nm

RA 100.3P

F07/F10

163 Nm

RA12O.3P

F07/F10

318 Nm

180° поворотный 3-позиционный пневматический привод

Модель

Стандартный фланец

Крутящий момент (P:6 бар)

RA40.8P

FO3/FO4

15 Nm

RA60.8P

FO4-FO5/FO7

39 Nm

RA80.8P

FO5/FO7

103 Nm

RA100.8P

F07/F10

168 Nm

RA 120.8P

F07/F10

318 Nm

Пневматические приводы TORK отличаются мощной, надёжной и компактной конструкцией, обеспечивая высокую производительность и длительный срок службы.

Пневматические приводы работают за счёт силы сжатого воздуха и служат для автоматического открытия и закрытия клапанов.
Стандартные модели рассчитаны на угол поворота 0–90º, 0–120º и 0–180º.
Во время работы привод вращается от нулевого положения до определённого угла — это начальная и конечная позиции.

Трёхпозиционные приводы TORK, в отличие от стандартных, имеют дополнительное промежуточное положение между начальной и конечной точками.
Эти приводы выпускаются с углом поворота 90° в типоразмерах 40, 60, 80, 100 и 120.

Трёхпозиционные приводы TORK используются на установках розлива и дозирования для безопасного наполнения резервуаров и баков без переполнения.
Процесс работы осуществляется следующим образом:

Клапан полностью открывается для начала наполнения.

Ближе к завершению процесса клапан частично закрывается (на 30–60°) для предотвращения перелива.

После завершения наполнения клапан полностью закрывается, обеспечивая контролируемый и безопасный процесс.

Для работы трёхпозиционного привода могут использоваться три 3/2 распределительных клапана.

Пневматические приводы TORK сертифицированы по стандартам SIL 3 и ATEX, что позволяет применять их в ответственных процессах и во взрывоопасных зонах.
